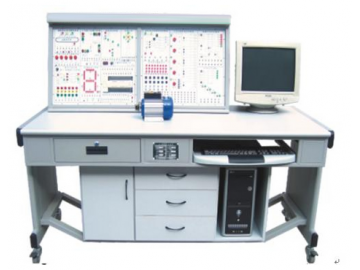

SC-NETPLC1型網絡型PLC實訓裝置是為職業技術教育、高等教育而開發的網絡型PLC實訓裝置。采用羅克韋爾自動化公司推出的的工業網絡平臺方案，即三層網絡結構：以太網(Ethernet)、控制網(ControlNet)和設備網(DeviceNet)。

      以太網(Ethernet)：以太網屬國際標準，現已廣泛用于程序維護、向MIS和MES系統傳遞工廠數據、監控、連接人機界面、記錄事件和告警。以太網工業協議(Ethernet IP)作為信息網絡，為上層網絡計算機系統提供讀取工廠數據的途徑，并提供可編程設備支持(PDS)。

      控制網(ControlNet)：是一種國際標準(IEC61558)，是一個非常先進的網絡，可滿足實時、高產量應用系統的控制要求。其主要特點是使多個智能自動化高速控制設備有效共享信息，共同完成監控、工作單元協調、操作界面、遠程設備配置、編程以及排故等。

      設備網(DeviceNet)：屬工業設備層的網絡，提供簡單工業設備(如傳感器和激勵器)與高層設備(如PLC控制器和計算機)之間的連接。設備網是一個靈活開放的網絡，可兼容不同供貨商的設備。它可提供高速讀取廣泛工廠設備數據的途徑，減少布線。

      在三層網絡結構中，每一個核心網絡----設備網、控制網和以太網工業協議都使用了先進的"生產者/客戶"模式來優化生產效率。而傳統自動化網絡使用的是"主-從"方式，用戶往往為收集和發布數據耗費大量時間用于控制器編程，因此系統配置能力受到極大限制，效率較低。"生產者/客戶"模式可以使系統配置能力可以得到擴大，而且免去了大量復雜的編程工作，從而大大提高了生產效率。

二、技術參數

1、設備外形尺寸

1700mm×700mm×1500mm

2、供電電源

1)   三相五線交流電源

2)   三相電源總開關帶漏電保護  I△n ≤30mA，時間≤0.1s

3)   電源指示、供電指示

4)   有三相電源輸出，帶自動空氣開關

5)   有單相電源輸出，帶自動空氣開關

6)   有事故急停按鈕

7)   有接地保護

8)   有漏電保護

9)   有過流保護

10)  安全特性符合有關國家標準

3、實驗電源

1)   1.25～30V可調直流電壓源1路

2)   4～20mA可調直流電流源1路

3)   DC24V電壓源1路

4)   DC12V電壓源1路

4、工作環境

溫度-10℃～＋40℃，相對濕度<85%（25℃），海拔<4000m

5、容量：<1000VA
