一、 設備組成及配置介紹

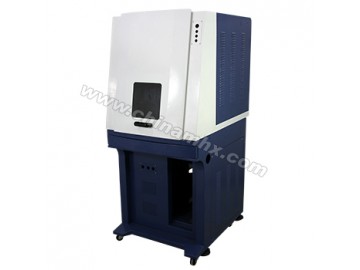

SL-EP系列半導體端泵激光打標機主要由五部分組成，即：半導體激光器、光路及振鏡掃描系統、主控電源部分、計算機控制系統及機架工作臺。

1、 設備主要配置

2、 半導體端面泵浦激光器

半導體端泵激光器一體化整體結構，無光學污染、無功率的耦合損失，結構小巧緊湊，空氣冷卻，具有其他激光器不具備的高效率和可靠性。

? 的光束質量

由于半導體端泵激光器的光束質量確保光纖激光打標機在多種材料上令人滿意的打標效果，包括：金屬、陶瓷、PCB電路板、有鍍層的塑膠和玻璃等。

? 激光器使用壽命長

SL-EP系列半導體激光打標機使用915nm激光二極管作為泵浦源，其平均工作時間達3萬小時。

? 體積小巧、適用于惡劣環境

由于半導體激光泵浦傳輸光纖具有極好的柔繞性，激光器設計得相當小巧靈活、結構緊湊、體積小。光纖的表面積/體積比高，散熱效果好，無需龐大的水冷系統，只需簡單的風冷即可，可在惡劣的環境下工作，如在高沖擊、高震動、高溫度、有灰塵的條件下正常運轉。

? 免維護操作

半導體端泵激光器無需進行任何維護（不包括調整或清潔鏡片）。

3、 光路及振鏡掃描系統

光學系統：1064nm基于振鏡的高精度反射、聚光系統。

激光校正：選用紅色可見激光準直系統指示光軸位置，指示光與激光同軸，在加工時可達到尋跡指示的功能，并及時進行精確對位。

振鏡是使激光按照預定軌跡運行的執行機構，它主要由高精度伺服電機、電機驅動板、反射鏡、F-θ透鏡及直流供給電源組成。

4、 計算機控制系統

計算機配置處理器頻率3.0G以上、內存≥2G、硬盤≥500GB、19’液晶顯示器、通訊接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系統。

? 控制系統及板卡

四路數字信號輸入、兩路數字信號輸出，用于外部的輔助設備以及各種報警信號的連接。

? 專用打標軟件

打標軟件是WINDOWS界面，全中文操作系統，兼容PHOTOSHOP，CORELDRAW，AUTOCAD等多種繪圖軟件；能夠?qū)崿F(xiàn)中英文文字、時間日期、條形碼、序列號等的標記，輸出中英文、圖形、各類條形碼、二維碼等。字庫功能齊全，高達200種字體，可以自定義單線字體，創建專有的單線字庫。

可選配：轉軸打標——方便易用，效果良好；雙軸拼圖打標——多種方式補償機械缺憾。

功能強大：打標軟件在WINDOWS XP下運行，采用標準工業控制卡對激光器和掃描頭的數據傳輸，標記速度較傳統方式提高近一倍；

界面友好：打標軟件允許個性化的WINDOWS用戶界面設定，因此軟件可適應用戶個性化使用要求。多語言支持，輕松本地化。
