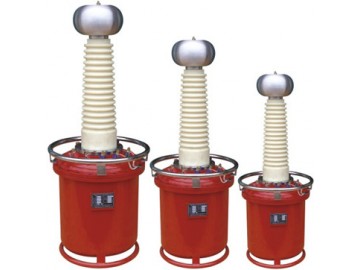

點擊圖片查看大圖GCYDQ充氣式試驗變壓器是在YD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。該系列的產品體積小、重量輕，結構緊實、通用性強和使用方便等優點。隨著現代我國電力工業的發展，對試驗變壓電壓等級越來越高，而傳統的試驗變壓器無論從體積上還是性能上都無法滿足現場工作的需要。
1，充氣式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％，而且無油污染，單臺試驗變壓器的電壓等級可達300KV。
2，YDQ系列產品采用冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯。外殼是適形尺寸，內充入SF6氣體，適應各種移動場合下的工作。
3，YDQW產品是在普通變壓器的基礎上，提高工藝與技術，使得在高壓下，該變壓器基本無局部放電，這樣配合高精度的局放儀，可以準確測量被試品的局放量。
GCYDQ充氣式試驗變壓器產品特征
1.該產品體積小，重量輕
2.潔凈，無油污，勿需維護
3.不受各種氣候環境影響，現場搬運勿須靜止即可做試驗
4.絕緣強度明顯高于油浸試驗變壓器，極微局部放電
GCYDQ充氣式試驗變壓器產品別稱
充氣式試驗變壓器，輕型試驗變壓器，高壓試驗變壓器，交直流高壓發生器，高壓耐壓儀，充氣式試驗變，高壓耐電壓試驗儀GCYDQ充氣式試驗變壓器技術參數
1、電壓等級：10kV-600kV；
2、容量范圍：1-600KVA；
3、空載電流：＜7%；
4、阻抗電壓：＜8%；
5、額定電壓局放量：＜5PC；
6、產品類型：交流、交直流、交流串級交直流串級。
一、對各電壓等級變壓器的空載電流4～9%
阻抗電壓4～10%
二、控制部份現有規格及運行時間
|
型 號 |
與GCYDQ配套 |
調壓器銘牌 |
配套運行時間 |
|
1.5 |
1.5 |
1 |
≤30 |
|
3 |
3 |
2 |
≤30 |
|
5 |
5 |
3 |
≤30 |
|
10 |
10 |
7或10 |
≤30 |
|
20 |
20 |
14或20 |
≤30 |
|
30 |
30 |
28 |
≤30 |
|
50 |
50 |
50 |
≤30 |
