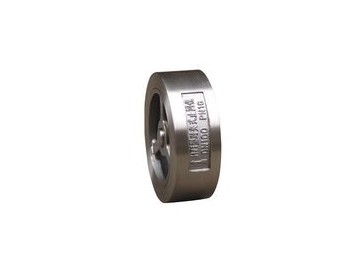

點擊圖片查看大圖【產品用途】
H71H、H71Y、H71F對夾升降止回閥系列產品，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。
【產品特點】
該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點。
【執行標準】
設計規范： API 594
結構長度： GB/T 12221 API 594
法蘭連接： GB/T 9113 JB/T 79 ASME B16.5
試驗與檢驗：GB/T 13927 JB/T9092
【性能參數】
| 基本型號 | H71H | H71Y | H71F | |
| 工作壓力(MPa) | 1.6~15.0 Class150-Calss900 | |||
| 口徑 | DN15-DN200 1/2″-8″ | |||
| 適用介質 | 水、油、氣、各種腐蝕性介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M CF3 CF3M | ||
| 閥瓣 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不銹鋼 司太立合金 PTFE | |||
| 彈簧 | F304 F316 F304L F316L | |||
【結構簡圖】
【外形尺寸】
相關閥門產品推薦：對夾雙瓣止回閥、對夾圓片式止回閥、升降式止回閥
