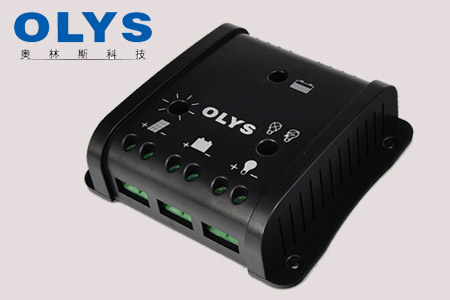

太陽能充電控制器能根據蓄電池的電壓高低調節充電電流的大小，并決定是否向負載供電，實現以下目標。

1． 經常保持蓄電池處在飽滿狀態。

2． 防止蓄電池過度充電。

3． 防止蓄電池過度放電。

4． 防止夜間蓄電池向太陽能板反向充電。

太陽能控制器由切換電路、充電電路、放電電路三部分組成。

一、切換電路

太陽能電池接在常閉觸點，繼電器線圈受三極管Q2控制，當太陽能電池受光照時，Q1導通而02截止，使得繼電器線圈絕大部分時間不耗電。在太陽能電池不受光照時，Q1截止而Q2導通，交流電經 常開觸點送出。

二、充電電路

由UC33906和一些附屬元件共同組成了"雙電平浮充充電器"。太陽電池的輸入電壓加入后．利用電阻R，檢測出電流的大小，再利用R2、R3、R4、R5、R6檢測蓄電池的工作參數，經過內部電路分忻．進而通過 Q3對輸出電壓、電流進行控制。Rs取值為0.025Ω，充電電流大為10A，根據蓄電池的容量大小．可改變R，以改變充電電流。

三、放電電路

用LM2903接成雙遲滯電壓比較器，可使電路在比較電壓的臨界點附近不會產生振蕩。R10、RPl、RP2、LJ2B、Q4、Q5和K2組成過放電壓檢測比較控制電路。電位器RPl、RP2起設定過放電壓的作用。
