西門子S7-300PLC通訊模塊,西門子PLC通訊模塊,西門子擴展模塊,
 通訊模塊通過點對點連接或總線系統進行數據交換

模板的范圍：
 用于點到點連接的通訊處理器
 用于連接AS-Interface的通訊處理器
 用于連接PROFIBUS DP的通訊處理器
 用于連接PROFIBUS FMS的通訊處理器
 用于連接工業以態網的通訊處理器

西門子SIEMENS

上海施承電氣自動化有限公司

聯系人：萬工

手機：18621018503    QQ：994020680

電話：021-31662620    傳真：021-67817055

 CSM 377 非網管型
 CP 343-1 ERPC
 CP 343-1 BACnet
 TIM 3V-IE
 TIM 3V-IE 型
 TIM 4R-IE
 TIM 3V-IE DNP3
 TIM 4R-IE DNP3
 EGPRS 路由器 MD741-1
 UMTS 路由器 SCALANCE M875
 SIPLUS 通訊
 ASM 470/475
 CP 343-1
S7-300
 模塊化微型PLC系統,滿足中,小規模的性能要求
 各種性能的模塊可以非常好地滿足和適應自動化控制任務
 簡單實用的分布式結構和多界面網絡能力,應用十分靈活
 方便用戶和簡易的無風扇設計
 當控制任務增加時,可自由擴展
 大量的集成功能使它功能非常強勁

S7-300F
 故障安全型自動化系統,滿足工廠日益增加的安全需求
 基于S7-300
 可連接配有安全相關模塊的附加 ET 200S 和 ET 200M 分布式 I/O 站
 通過采用 PROFIsafe 行規的 PROFIBUS DP 進行安全相關通訊
 此外,還有用于與安全無關應用的標準模塊

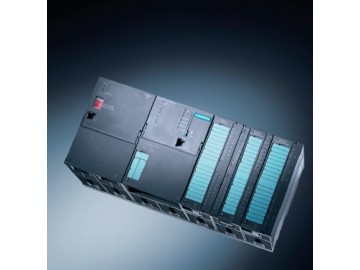

S7-300

SIMATIC S7-300 是模塊化的微型 PLC 系統,可滿足中,低端的性能要求。

模塊化,無風扇設計,易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中,低端應用中各種不同任務的經濟,用戶友好的解決方案。

SIMATIC S7-300 的應用領域包括：
 特殊機械,
 紡織機械,
 包裝機械,
 一般機械設備制造,
 控制器制造,
 機床制造,
 安裝系統,
 電氣與電子工業及相關產業。

多種性能等級的 CPU,具有用戶友好功能的全系列模塊,可允許用戶根據不同的應用選取相應模塊。任務擴展時,可通過使用附加模塊隨時對控制器進行升級。

SIMATIC S7-300 是一個通用的控制器：
 具有高電磁兼容性和抗震性,可大限度地用于工業領域。

S7-300F

SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制,因此不會對人身,環境造成損害。

S7-300F 滿足下列安全要求：
 要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
 安全要求等級 SIL 1 - SIL 3 符合 IEC 61508
 類別 1 - 4 符合 EN 954-1

另外,標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創建一個全集成的控制系統,在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。

.

.


Design

S7-300

一般步驟

S7-300自動化系統采用模塊化設計。它擁有豐富的模塊,且這些模塊均可以獨立地組合使用。

一個系統包含下列組件：

CPU：
不同的 CPU 可用于不同的性能范圍,包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP,PROFINET 和點對點接口的 CPU。
 用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
 用于連接總線和點對點連接的通信處理器 (CP)。
 用于高速計數,定位（開環/閉環）及 PID 控制的功能模塊（FM）。
 .
根據要求,也可使用下列模塊：
 用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
 接口模塊 (IM),用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU),SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行,并且無需風扇。
 SIPLUS 模塊可用于擴展的環境條件：
