西門子SIEMENS

上海施承電氣自動化有限公司

聯系人：萬工

手機：18621018503    QQ：994020680

電話：021-31662620    傳真：021-67817055

訂貨號 ：

6XV1830-0EH10 PROFIBUS總線電纜
6XV1830-3EH10 profibus總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-5FH10 profibus總線電纜

6XV1830-0EH10
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽,
為快速安裝而特殊設計，大長度: 1000m, 小訂購數量: 20m, 按米銷售

6XV1830-0GH10
SIMATIC NET, PROFIBUS FC 食品總線電纜，帶 PE 護套， 用于食品業和飲料業，2 芯，屏蔽，按米銷售，大長度： 1000m, 小訂購量: 20 m

6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，大長度: 1000m, 小訂購量: 20 m

6XV1830-0MH10
SIMATIC NET, PROFIBUS 船用電纜 SIENOPYR, 輪船和海上設備用銅纜, 按米銷售，大長度： 1000m, 小訂購量: 20 m

6XV1830-3GH10
SIMATIC NET, PROFIBUS 彩色電纜, 2 芯, 屏蔽, 大加速度： 4 m/s2,彎曲次數，少 5 次，按米銷售，大訂貨數量： 1000m, 小訂購量: 20 m

--------------------------------------------------------------------------------

可一次性完成外包層與編織屏蔽層的剝除，從而縮短了接線端的連接時間。

消除了屏蔽層與適配器之間發生短路一類的安裝故障。

通過使用預置的絕緣剝線工具（FC 剝線工具），安裝工作十分方便。

由于使用了彩色代碼，因此可以在設備組裝后，通過絕緣鉆孔端子的透明罩檢查終端情況。

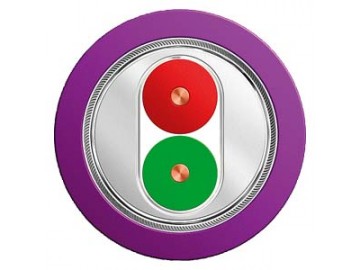

SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度: 1000m,小訂購數量: 20m, 按米銷售采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有良好的信號傳輸性能。

西門子現場總線，西門子通信電纜，西門子DP總線，西門子PROFIBUS通訊電纜
訂貨號：6XV1830-3EH10采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，紫色PVC外護套。具有很好的信號傳輸性能。
SIMATIC NET, PROFIBUS 快速標準電纜 GP, 2 芯, 屏蔽, 為快速安裝而特殊設計，大長度: 1000m,小訂購數量: 20m, 按米銷售
全新原裝，質量保證，保修一年，提供技術服務，價格合理，假一罰十！
特征：屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

因?yàn)殡p屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
印有以米表示的標記
電纜類型

全新的快速連接（FC）總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

PROFIBUS FC 標準電纜GP:
標準總線電纜專門為快速安裝而設計的
PROFIBUS FC 標準電纜 IS GP：
具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式 I/O 系統
PROFIBUS FC 快速連接高強度電纜：
專門設計用于腐蝕環境和苛刻機械負荷條件
PROFIBUS FC 食用電纜：
該種電纜使用 PE 外套材料，因此適用于食品和煙草行業。
PROFIBUS FC 接地電纜：
專用于地下敷設。它不同于裝備有附加外套的 PROFIBUS 總線電纜
PROFIBUS FC軟電纜
柔性（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
PROFIBUS FC 拖纜:
專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
PROFIBUS FC FRNC 電纜：
雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼 FRNC（阻燃無腐蝕）

１．PROFIBUS –DP作用

　　于現場層的高速數據傳送。主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息?？偩€循環時間必須要比主站(PLC)程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態．診斷和報警處理。

　　①傳輸技術：RS－485雙絞線．雙線電纜或光纜。波特率從9.6K bit/s到12M bit/s。

　?、诳偩€存取：各主站間令牌傳遞，主站與從站間為主－從傳送。支持單主或多主系統?？偩€上站點(主－從設備)數為126。

　?、弁ㄐ牛狐c(diǎn)對點(用戶數據傳送)或廣播(控制指令)。循環主－從用戶數據傳送和非循環主－主數據傳送。

　　④運行模式：運行．清除．停止。

　?、萃剑嚎刂浦噶钤试S輸入和輸出同步。同步模式：輸出同步；鎖定模式：輸入同步。

　?、薰δ埽篋P主站和DP從站間的循環用戶有數據傳送。各DP從站的動態激活和可激活。DP從站組態的檢查。強大的診斷功能，三級診斷診斷信息。輸入或輸出的同步。通過總線給DP從站賦予地址。通過部線對DP主站(DPM1)進行配置，每DP從站的輸入和輸出數據大為246字節。

　?、呖煽啃院捅Ｗo(hù)機制：所有信息的傳輸按海明距離HD＝４進行。DP從站帶看門狗定時器(WatchdogTimer)。對DP從站的輸入／輸出進行存取保護。DP主站上帶可變定時器的用戶數據傳送監視。

　?、嘣O(shè)備類型：第二類DP主站(DPM2)是可進行編程．組態．診斷的設備。類DP主站(DPM1)是中央可編程控制器，如PLC．PC等。DP從站是帶二進制值或模擬量輸入輸出的驅動器．閥門等.

(1)

　?、偎俾剩涸谝粋€(gè)有著32個站點的分布系統中，PROFIBUS-DP對所有站點傳送512 bit/s輸入和512bit/s輸出，在12Ｍbit/s時只需１毫秒。

　?、谠\斷功能：經過擴展的PROFIBUS-DP診斷能對故障進行快速定位。診斷信息在總線上傳輸并由主站采集。診斷信息分三級：

　　·本站診斷操作：本站設備的一般操作狀態，如溫度過高．壓力過低。

　　·模塊診斷操作：一個站點的某具體I/O模塊故障。

　　·通過診斷操作：一個單獨輸入／輸出位的故障。

(2)

　　PROFIBUS-DP允許構成單主站或多主站系統。在同一總線上多可連接126個站點。系統配置的描述包括：站數．站地址．輸入／輸出地址．輸入／輸出數據格式．診斷信息格式及所使用的總線參數。每個PROFIBUS-DP系統可包括以下三種壞同類型設備：

　　①一級DP主站(DPM1)：一級DP主站是中央控制器，它在預定的周期內與分散的站(如DP從站)交換信息。典型的DPM1如PLC或PC。

　　②二級DP主站(DPM2)：二級DP主站是編程器．組態設備或操作面板，在DP系統組態操作時使用，完成系統操作和監視目的。

　　③ DP從站：DP從站是進行輸入和輸出信息采集和發送的外圍設備(I／O設備．驅動器．HMI．閥門等)。

　　④ 單主站系統：在總線系統的運行階段，只有一個活動主站。

　?、荻嘀髡鞠到y(tǒng)：總線上連有多個主站。這些主站與各自從站構成相互獨立的子系統。每個子系統包括一個DPMI．指定的若干從站及可能的DPM2設備。任何一個主站均可讀取DP從站的輸入／輸出映象，但只有一個DP主站允許對DP從站寫入數據。
