影像測量儀廠家直銷；老客戶介紹新客戶更有優惠！

二次元/三次元/2.5次元均勻現貨，歡迎來測試洽談！

全自動影像測量儀，非標影像測量儀定制，提供維修二次元，三次元服務！

【二點五次元】適用范圍

適用客戶群體：機械,電子,模具,彈簧,齒輪,接線端子,電路板,塑膠,小五金等

【二點五次元】軟件特點

軟件功能介紹:

測量功能

測量兩點間的距離,測量點到線的距離,測量線到圓的距離

測兩線平均距離,測兩圓距離,測PIN中心距

測量斑點面積,十字線畫點,十字線測兩點距離

十字線測點線距,十字線畫三點圓,十字線測兩圓距

十字線直接畫弧,十字線測角度,十字線測PIN距

十字線多點測圓

標注功能

該功能模塊主要在圖像測量區內對圖形元素進行尺寸、數據及編號進行標注。

自動測繪

框選直線 框選圓 框選橢圓 框選弧

自動點選直線 自動點選畫圓 自動點選畫弧 自動點選畫橢圓

框選點群 框選多圓 點選圓 線選點

形位公差：直線度 圓度 線輪廓度 平行度 垂直度 傾斜度

SPC功能：統計制程管制功能，主要是對測量的數據進行同步分析，以便檢測人員或品質部門掌握產品的品質現況。

【二點五次元】參數規格

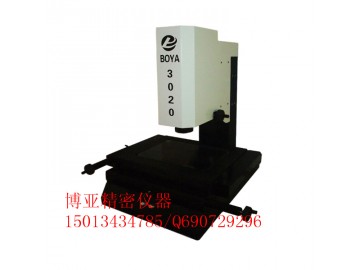

3020規格參數

主機體尺寸：680*460*880

工作臺面：460*360

玻璃臺面：345*245

工作行程：300*200*150

工作距離：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度：0.001

X、Y軸線性精度：（3+L/200）μm ，Z軸測量方式：非接觸式

光學目鏡：0.5X（可選配1X）

放大倍數：20X-180X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：20KG

儀器重量：200

電源：220V(用電設備要求接地可靠)
