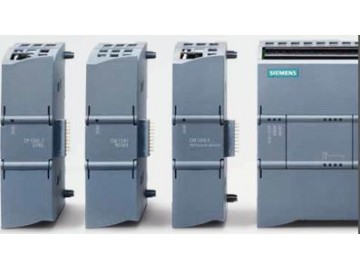

點擊圖片查看大圖西門子S7-1500SM523
信譽，客戶至上是公司成立之初所確立的宗旨，在公司的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今。“假一罰十”一直是我公司的主動承諾。
承諾一：1、保證全新原裝進口
承諾二：2、保證安全準時發貨
承諾三：3、保證售后服務質量
流程一：1、客戶確認所需采購產品型號
流程二：2、我方會根據詢價單型號查詢價格以及交貨期，擬一份詳細正規報價單
流程三：3，客戶收到報價單并確認型號無誤后訂購產品
流程四：4、報價單負責人根據客戶提供型號以及數量擬份銷售合同
流程五：5、客戶收到合同查閱同意后蓋章回傳并按照合同銷售額匯款到公司開戶行
流程六：6、我公司財務查到款后，業務員安排發貨并通知客戶跟蹤運單
上海晉營自動化科技有限公司
聯系人：喬 靜
電 話：18221796961（同微信號）
傳 真：021-37605857
Q Q:3548508227
上海市松江區翔昆路150號
TIA Portal V14使運動控制器和伺服驅動系統軟件實現一體化
一體化的TIA Portal V14工程軟件使得Simatic用戶能夠在熟悉的軟件環境下輕松實現運動控制功能。集成Profinet通訊功能的伺服驅動系統Sinamics V90，以及高度集成的工程軟件TIA Portal V14。全新的S7-1500T集成邏輯控制、安全功能，及強大的運動控制功能。
Simatic S7-1500 T-CPU運動控制器集成了邏輯控制、安全功能和運動控制功能
新推出的集成了Profinet接口的Sinamics V90伺服驅動系統可以通過PROFIdrive協議與Simatic 1500 T-CPU運動控制器、Simatic S7-1500高性能PLC和Simatic S7-1200基本型PLC進行通訊，實現各種自動化任務和運動控制功能。該解決方案提供了廣泛的功能的同時并降低了系統的復雜性。能夠分別滿足設備制造商高動態性能和平穩運行的不同需求。
支持Profinet的Sinamics V90伺服系統簡化系統組態，提高了效率和精度
全新的S7-1500T集成邏輯控制、安全功能，及強大的運動控制功能，如電子凸輪和齒輪同步等。新版支持Profinet通訊功能的Sinamics V90驅動系統更加適合多軸、高速、高精度應用，應用更廣泛。
電 話：18221796961（同微信號）
西門子S7-1500SM523
系統集成并能輕松實現齒輪同步，電子凸輪等運動控制功能
高度集成的工程軟件TIA Portal V14。TIA Portal V14集成了凸輪編輯器，簡化了電子凸輪的設計與編程，可以很方便地配置主軸和從軸之間的傳動比，實現速度及位置同步。支持在設備運行過程中實時的凸輪調整和變化，適應不同的工藝需求，為運動控制任務的設計提供便捷高效的支持。
哪里有賣 要多少錢 哪里有 哪里能買到 要在哪里買 在哪里有賣的 價格，參數，型號，哪家便宜，比較便宜，哪里有，銷售，訂貨號，多少錢？哪家價格好？ 廠家，性能，優點，包裝，用途，售后服務!哪里有賣 代理商 總代理商
概述
S7-1500 自動化系統具有模塊化的結構，可包含多 32 個模塊。 它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。S7-1500 自動化系統支持單層配置，其中的所有模塊均安裝在一個安裝導軌上（請參見手冊以了解前提條件）。
一個系統包含下列組件：
-
控制器：
CPU 具有不同性能等級，并具有集成 PROFINET 接口或 PROFINET 和 PROFIBUS 接口，用于連接分布式 I/O 或用于編程設備、操作裝置、其它 SIMATIC 控制器或第三方設備間的通信。 - 用于數字量和模擬量輸入/輸出的信號模塊。
- 工藝模塊用于高速計數、位置檢測或測量等功能。
- 通信模塊和通信處理器可通過通信接口將控制器進行擴展
根據要求，也可使用下列模塊：
- 在 CPU 向背板總線的輸出對于所有連接的模塊來說不夠充分的情況下，電源模塊 (PS) 通過背板總線為 S7-1500 模塊的內部電路供電。
- 用于將 SIMATIC S7-1500 連接到 120/230 VAC 電源的負載電源模塊 (PM)。
- 接口模塊用于連接基于 S7-1500 的分布式 I/O。
設計西門子S7-1500SM523
簡單的設計使得 SIMATIC S7-1500 十分靈活，便于維護。
-
集成背板總線：
集成的背板總線；背板總線集成在模塊上。 模塊通過 U 形連接器相連，總線連接器插在外殼的背面。 可以節省安裝時間。 不久將會提供具有“無響應熱插拔”功能的有源背板。 -
模塊組裝在 S7-1500 安裝導軌上：
具有各種長度，包括切割至定長的型號。 由于具有集成式 DIN 導軌，可以卡裝廣泛的標準部件，如附加端子、小型斷路器或小型繼電器。 -
性能可靠，接線方便：
- I/O 信號是通過統一的 40 針前連接器來連接的。 信號模塊和前連接器之間具有機械編碼，可防止因意外的錯誤插入而對電路造成破壞。
- 為了對前連接器進行簡單接線，可將該連接器置于“預接線位置”。 在此位置上，插頭尚未與模塊電路接觸。 此位置還可用于在運行過程中進行改動。 用戶可借助于前蓋內側的一個印制電纜連接圖進行連接。 電 話：18221796961（同微信號）
- 前連接器作為帶螺釘型端子或推入式端子的型號提供。 兩個型號都可以連接線芯截面積為 0.252 ~ 1.5 mm2（AWG 24 ~ AWG 16）的導線。
- 另外，數字量信號模塊可通過 TOP Connect 進行系統接線。 通過 TOP Connect，可以快速而清晰地連接到現場的傳感器和執行器，并可在控制柜中進行簡便接線。
- 對于模擬量模塊，可以直接在模塊上進行屏蔽；隨模塊提供了一個屏蔽連接套件，無需工具即可進行安裝。
-
工廠標簽：
針對 S7-1500 的信號模塊提供了標簽條?？墒褂靡慌_標準激光打印機來打印這些 DIN A4 標簽紙上的標簽。 可以從 TIA Portal 進行自動打印，而無需重新輸入符號或地址。 通過這些標簽條的設計形式，可為通道或診斷顯示 1:1 分配標簽。 如果前蓋打開，則診斷顯示到端子的這種 1:1 分配會保留。 -
可變和可擴展的站配置：
- 信號模塊和通信處理器可以不受限制地以任何方式連接。 系統可自行組態。
- 大配置包括帶有 31 個模塊（30 個模塊 + 1 個電源）的 CPU。 在 CPU 向背板總線的輸出對于所有連接的模塊來說不夠充分的情況下，需要由電源 (PS) 通過背板總線為 S7-1500 模塊的內部電路供電。
-
尺寸緊湊：
SIMATIC S7-1500 的尺寸使其能夠順利安裝到 SIMATIC S7-300 或 ET 200M 的可用安裝空間中。 -
移動敷設：
SIMATIC S7-1500 及其模塊可以垂直和水平安裝，從而可以*方式安裝到可用空間內。
I/O 模塊
以下模塊類型可用于 SIMATIC S7-1500/ET 200MP：
- 數字量輸入模塊
- 數字量輸出模塊
- 數字量輸入/輸出模塊
- 模擬量輸入模塊
- 模擬 I/O 模塊
-
模擬量輸出模塊
- 包括高速 (HS) 模擬量模塊，無論激活的通道數如何，基本執行時間都是 62.5 μs
- 用于計數和定位的工藝模塊
- 用于點到點通信和總線連接的通信模塊
- 不久將可供貨 用于面向安全的應用的故障安全模塊
提供了各種模塊等級，可使用戶在其應用中實現*擴展。 模塊本身通過標簽進行相應標記：
- BA（基本型）： 簡易低成本模塊，無診斷功能，沒有參數
- ST（標準型）： 具有與模塊或負載組相關的診斷的模塊，如果適用，帶有參數；模擬量模塊： 準確度等級 0.3%
- HF（高性能型）： 具有與通道相關的診斷和參數設置的模塊；對于模擬量模塊： 準確度等級 0.1%，抗擾度和電流隔離程度提高
- HS（高速型）：具有濾波和轉換時間的模塊適用于超高速應用；例如 8 通道模擬量模塊，無論激活的通道數如何，基本執行時間都是 62.5 μs。
I/O 模塊的附件： 電 話：18221796961（同微信號）
-
標簽紙：
可插入到 I/O 模塊中（10 張 DIN A4 標簽紙，每張標簽紙帶有 10 個標簽，預穿孔，可使用標準激光打印機進行打??；可用顏色： Al 灰） -
屏蔽連接：
SIMATIC S7-1500 系統（模擬量模塊和工藝模塊）提供了一個簡易屏蔽連接套件，無需使用工具即可安裝。 此套件包含一個 24 V DC 饋電元件、一個屏蔽夾和一個通用屏蔽端子。 該屏蔽端子可用于單根細干線電纜、多根細干線電纜或一根粗干線電纜。 由于對 24 V DC 電源和測量信號進行分離，并且在屏蔽和信號電纜之間具有低阻抗連接，因此可確保較高的 EMC 穩定性和抗干擾性。 - 統一的 40 針前連接器
- I/O 模塊的前門或自組裝背板總線的 U 型連接器等其它附件
西門子S7-1500SM523
S7-1500 具有不同的通信接口：
-
PROFINET IO IRT 接口（2 端口*換機），集成在 CPU 中；
用于獲得確定的響應時間和高設備精度。 - 用于連接到 PROFIBUS 和工業以太網總線系統的通信模塊（不久提供 PROFINET）
- 用于點到點連接的通訊模塊。
CPU 1515 PN 具有一個附加的集成 PROFINET 接口，其具有單獨的 IP 地址，例如，用于網絡分離。 對于 CPU 1516-3 PN/DP，可通過該集成 PROFIBUS 接口來連接 PROFIBUS 節點。 通過一個 PROFIBUS CM，可方便地對不帶集成 PROFIBUS 接口的 CPU 進行擴展。
通過 PROFINET IO 進行過程通信
SIMATIC S7-1500 通過集成的 PROFINET 接口連接到 PROFINET IO 總線系統，可實現具有確定響應時間和高精度設備性能的分布式自動化配置。
從用戶的角度來看，PROFINET IO 上的分布式 I/O 處理與集中式 I/O 處理沒有區別（相同的組態，編址及編程）。
可將下列設備作為 IO 控制器進行連接：
- SIMATIC S7-1500
- SIMATIC S7-1200
- SIMATIC S7-300（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
- SIMATIC S7-400（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
- SIMATIC ET 200（通過帶有 PROFINET 接口的 CPU）
以下設備可作為普通設備或智能設備來連接：
- SIMATIC S7-1500
- SIMATIC S7-1200（FW 4.0 或更高版本）
- ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU
- ET 200SP CPU 1510SP-1 PN、CPU 1512SP-1 PN
- SIMATIC S7-300（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
- SIMATIC S7-400（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）
- ET 200 分布式 I/O 設備
- 作為直接按鍵模塊運行的人機界面設備
- 現場設備
PROFIBUS DP 進行過程通信
SIMATIC S7-1500 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。 通過帶有 PROFIBUS DP 接口的 CPU 或通訊模塊,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。
從用戶的角度來看，PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。
以下設備可作為主站連接：
-
SIMATIC S7-1500
（通過帶 PROFIBUS DP 接口或 PROFIBUS DP 通信模塊的 CPU） -
SIMATIC S7-300
(使用帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP) -
SIMATIC S7-400
(使用帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP) - SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶IM 308
- SIMATIC 505
以下設備可作為普通從站或智能從站來連接：
- 分布式 I/O 設備，例如 ET 200
- 現場設備
- SIMATIC S7-200、S7-1200、S7-300
- C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP
- SIMATIC S7-400 (只有通過 CP 443-5)
- SIMATIC S7-1500（只能通過 CP/CM 1542-5）
不過，安裝有 STEP 7 的編程器/PC 或 SIMATIC HMI 面板僅使用部分通過 PROFIBUS DP 運行的 PG 和 OP 功能。
西門子S7-1500SM523
S7-1500 可通過集成 PROFINET 接口或通過通信模塊連接到工業以太網總線系統。 可以連接以下設備：
- SIMATIC S7-1200
- SIMATIC S7-1500
- SIMATIC S7-300
- SIMATIC S7-400
- SIMATIC S5-115U/H、S5-135U 和 S5-155U/H
- 編程器
- PC、工業 PC
- SIMATIC HMI 操作員控制和監視系統
- 數控
- 機器人控制
- 驅動控制器
- 其它廠商設備
支持的協議： 電 話：18221796961（同微信號）
- TCP/IP
- ISO-on-TCP (RFC1006)
- UDP
- SNMP
- DCP
- LLDP
- HTTP
- HTTPS
- MODBUS TCP
工業以太網通信處理器 CP 1543-1 提供了以下附加功能：
- 1 Gbit 接口
- 支持 IPv6
- 安全性： 通過硬件識別、IP/MAC 訪問列表、防火墻、VPN 隧道進行訪問保護
- 通過 ISO 協議與 S5 系統通信
- FTP（客戶端/服務器）、電子郵件、SNMPv1/v3
通過 PROFIBUS 的數據通信
SIMATIC S7-1500 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 可連接到 PROFIBUS DP 總線系統。可以連接以下設備：
- SIMATIC S7-1200
- SIMATIC S7-1500
- SIMATIC S7-300
- SIMATIC S7-400
- SIMATIC S5-115U/H、S5-135U 和 S5-155U/H
- 編程器
- PC、工業 PC
- SIMATIC HMI 操作員控制和監視系統
- 數控
- 機器人控制
- 驅動控制器
- 其它廠商設備
通過點到點通信模塊進行數據通信
通過點到點通信模塊，可實現功能強大的點到點連接。 例如，可以連接以下設備：
- SIMATIC S7、SIMATIC S5 自動化系統和其他公司的系統
- 掃描儀、條形碼閱讀器、識別系統
- 機器人控制
- 打印機
支持的協議：
- Freeport： 適用于通用通信的用戶可設置報文格式
- 3964(R) 可提高傳輸可靠性
- Modbus RTU 主站
- Modbus RTU 從站
- USS，通過指令實現
接口性質：
- RS 232 帶輔助信號
- RS 422 用于全雙工連接
- RS 485 用于半雙工和多點連接
- 傳輸速率為 300 - 115 200 bit/s
- 通過 Sub D 連接器進行連接
西門子S7-1500SM523
提供有大量功能，支持用戶的 S7-1500 編程、調試和維護等工作。
-
性能
- 指令處理速度更快, 取決于 CPU 型號、語言擴展和新的數據類型
- 代碼生成得到優化，響應時間顯著縮短
-
集成技術
- 通過標準 PLCopen 運動控制塊，簡便、快速地對運動序列進行編程
- 方便的診斷和調試工具提供了驅動器調試支持
- 向組態系統和人機界面自動發送報警消息：簡化的故障排除步驟節省了調試時的時間與工作量。
-
等時同步模式
-
將分布式信號采集、信號傳輸和程序執行與具有恒定總線循環時間的 PROFIBUS 和 PROFINET 的循環進行同步耦合：
采集輸入信號并進行處理，按固定時間間隔（恒定總線循環時間）將輸出信號輸出。同時創建了前后一致的部分過程圖像。 - 由于分布式 I/O 以恒定總線循環時間進行同步信號處理，可實現精*可重現的確定過程響應時間
- 在分布式自動化解決方案中，SIMATIC S7-1500 還可執行高速處理操作，并可取得極高的精度和重現性。這意味著可以以穩定的產品不斷地擴大生產數量。
- 提供了用于完成運動控制、測量值采集、高速控制等復雜任務的全面組件。
-
將分布式信號采集、信號傳輸和程序執行與具有恒定總線循環時間的 PROFIBUS 和 PROFINET 的循環進行同步耦合：
-
集成安全功能
- 通過密碼進行知識保護，防止未經授權而讀取和修改程序塊（與 STEP 7 相結合）
-
通過復制保護
來提高保護程度，防止未經授權而復制程序塊：通過復制保護，可將 SIMATIC 存儲卡上的程序塊與其序列號綁定，以便只有在將配置的存儲卡插到 CPU 中時，該程序塊才可運行。 -
4-級授權理念：
可向用戶組分配不同訪問權限。通過新的保護級別 4，還可以限制與 HMI 設備之間的通信。由于操作保護得到改進，控制器可以檢測到組態數據的更改或未經允許的傳輸。 -
西門子S7-1500SM523
-
設計與操作 電 話：18221796961（同微信號）
-
帶集成顯示屏的 CPU：
可方便地分析集中和分布式模塊的狀態，或不使用編程設備而設置或更改 IP 地址。系統診斷信息和用戶報警在顯示屏上以普通文本形式顯示，有助于快速有效地響應產生的錯誤消息。菜單和消息文本在顯示屏上可以多種語言顯示。
-
帶集成顯示屏的 CPU：
-
集成式系統診斷
- 系統診斷信息在顯示屏上以純文本格式持續顯示，TIA Portal，HMI 設備和 web 服務器，包括驅動器中的消息，在CPU停止運行的狀態下均有可能。此功能是作為一個系統功能集成在 CPU 固件中，無需由用戶單獨組態。若配置了新硬件組件，則會自動更新診斷信息。
-
通過質量信息，直接在用戶程序中進行簡單快速的診斷：
通過激活模塊的質量信息 (QI)，可直接在用戶程序中查詢和評估所提供過程值的有效性。此時，訪問是通過過程映像并使用簡單二進制或加載命令進行的。先決條件是可在 TIA Portal 中對模塊進行診斷，并對質量信息進行組態。
-
通過 SIMATIC STEP 7 Professional V12 組態軟件進行組態
- SIMATIC S7-1500 控制器系列可在 Totally Integrated Automation Portal 平臺中使用 STEP 7 Professional V12 或更高版本來編程。 SIMATIC STEP 7 Professional V12 是 SIMATIC S7-1500 的直觀組態系統。
-
兼容性
-
移植：
與 SIMATIC STEP 7 Professional V12 集成的一個移植工具可幫助從 S7-300/S7-400 切換到 S7-1500 控制器，并自動轉換程序代碼。無法自動轉換的程序代碼將會記錄下來，并可以手動進行調整?？蛻糁С猪撁娴南螺d區域中還以獨立工具的形式提供了該移植工具。 STEP 7 V11 項目可在兼容模式下繼續和 STEP 7 V12 組合使用 。S7-1200 程序也可以通過復制/粘貼手段轉移至 S7-1500
-
移植：
-
SIMATIC 存儲卡（運行 CPU 所需）
- SIMATIC 存儲卡用作插入式裝載存儲器，或用于更新固件。 STEP 7 項目（包括注釋和符號、附加文件或 csv 文件（用于配方和歸檔））也可存儲在 SIMATIC 存儲卡上?？赏ㄟ^用戶程序和 SIMATIC 存儲卡上的系統函數來創建數據塊，并存儲或讀取數據。
-
Safety Integrated（S7-1500F 控制器的功能選項）
-
“STEP 7 Safety Advanced”選件包；
用于對 S7-1500F 控制器的安全相關程序部分進行編程。
選件包中包括所有用來創建 F 程序的所有功能和塊。STEP 7 Safety Advanced V12 可在 SIMATIC STEP 7 Professional V12 SP1 下運行。
-
“STEP 7 Safety Advanced”選件包；
-
SIMATIC S7-1500 符合以下國內和國際標準：
- cULus 認證
- cULus HAZ-LOC 認證
- FM 認證
- ATEX 認證僅限于 24 V，不適用于 230 V
- CE
- C-TICK
- KCC
- IECEx，僅限 24 V；不適用于 230 V
- EN 61000-6-4
- EN 60068-2-1/ -2/ -6/ -14/ -27/ -30/ -32
- EN 61131-2;
- 可在西門子網站（SIMATIC 客戶支持）找到有關 S7-1500 的船舶認證：
