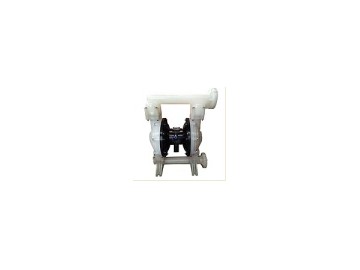

QBY 工程塑料氣動隔膜泵是我公司研發的第三代 氣動隔膜泵，具有質量可靠使用壽命長、噪音底、震動小、揚程高、死機、做工精細等六大優點，工作原理：在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
1、由于 氣動隔膜泵用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、、的輸送，因為：、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為 隔膜泵對流體的攪動小。
3、在工地惡劣的地方，如建筑工地、 工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。 氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外 隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟?？勺鳛橐苿邮轿锪陷斔捅谩?
5、在有危害性、腐蝕性的物料處理中， 隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。
1.泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等。2.泵吸油漆、樹膠、顏料、粘合劑和膠水等。3.泵吸各種瓦、瓷、磚器及陶器釉漿等。4.泵吸各種磨料、腐蝕劑、清洗油垢等。5.泵吸各種劇毒、易燃、易揮發液體等。6.泵吸各種污水、水泥灌漿及灰漿等。7.泵吸各種強酸、強堿、強腐蝕液體等。8.用泵為油輪,駁船清倉吸取倉內污水。9.各種高溫液體高可耐150℃。10.作為各種固液分離設備的前級送壓裝置。
|
名稱
|
型號
|
流量
（m3/h）
|
揚程
（m）
|
吸程
（m）
|
大允許通過顆粒φ（mm）
|
大供氣壓力（kgf/cm2）
|
空氣消耗量（m3/min）
|
重量（KG）
|
|
氣
動
隔
膜
泵
|
QBY3-10
|
0.8
|
0-50
|
5
|
1
|
2-7
|
0.3
|
6
|
|
QBY3-15
|
1
|
0-50
|
5
|
1
|
2-7
|
0.3
|
6
|
|
QBY3-25
|
2.4
|
0-50
|
7
|
2.5
|
2-7
|
0.6
|
18
|
|
QBY3-40
|
8
|
0-50
|
7
|
4.5
|
2-7
|
0.6
|
20
|
|
QBY3-50
|
12
|
0-50
|
7
|
8
|
2-7
|
0.9
|
46
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
