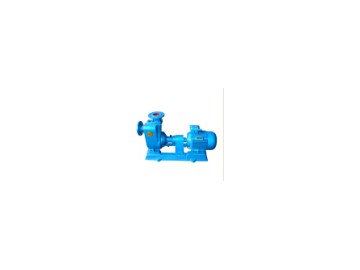

【ZW型不銹鋼自吸式排污泵】產品簡介：
ZW型無堵塞自吸排污泵，又稱固液泵或雜質泵。是集自吸泵和無堵塞排污泵功能于一體，采用軸向回流外混式，水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流道的獨特設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。
【ZW型不銹鋼自吸式排污泵】型號意義：
【ZW型不銹鋼自吸式排污泵】產品優點：
ZW型無堵塞自吸排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、高效節能，使用維修方便等特點。
ZW型無堵塞自吸排污泵在排污泵系列產品中屬國內首創。各項技術性能指標居國內，達到國際先進水平，具有廣闊的應用市場和發展前景。
【ZW型無堵塞自吸式排污泵】產品用途：
ZW型無堵塞自吸排污泵即可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物?？蓮V泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。
【ZW型無堵塞自吸式排污泵】結構圖：
|
|
1
|
進口法蘭
|
|
2
|
拍門
|
|
3
|
加液螺栓
|
|
4
|
出口法蘭
|
|
5
|
泵體
|
|
6
|
氣液分離管
|
|
7
|
后蓋
|
|
8
|
葉輪
|
|
9
|
機械密封
|
|
10
|
泵軸
|
|
11
|
前軸承
|
|
12
|
軸承體
|
|
13
|
后軸承
|
|
14
|
連軸節
|
ZW型無堵塞自吸式排污泵為單級單吸臥式，吸入口為軸向吸入，排出口為垂直向上，自吸入口向電機端看為順時針方向旋轉。
泵進、出口聯接：按基本型為法蘭（GB115.7-8-88）。配套電機為Y型異步電動機，可選擇普通型或防爆型，根據要求另行商定。ZW型自吸式排污泵體材質選用HT200、葉輪材質選用QT400-18，也可根據用戶需要選用不銹鋼，用于輸送腐蝕性介質。
【ZW型無堵塞自吸式排污泵】性能參數：
|
型號
|
進出口徑
(mm)
|
流量
(m3/h)
|
揚程
(m)
|
電機功率
(kw)
|
自吸高度
(m)
|
|
25ZW8-15
|
25×25
|
8
|
15
|
1.5-2P
|
5
|
|
32ZW10-20
|
32×32
|
10
|
20
|
2.2-2P
|
|
40ZW20-15
|
40×40
|
20
|
15
|
2.2-2P
|
|
40ZW15-30
|
15
|
30
|
3.0-2P
|
|
50ZW10-20
|
50×40
|
10
|
20
|
2.2-2P
|
|
50ZW20-15
|
20
|
15
|
2.2-2P
|
|
50ZW18-22
|
18
|
22
|
3.0-2P
|
|
50ZW15-30
|
15
|
30
|
3.0-2P
|
|
65ZW30-18
|
65×50
|
30
|
18
|
4.0-2P
|
|
65ZW20-30
|
20
|
30
|
5.5-2P
|
|
65ZW25-40
|
25
|
40
|
7.5-2P
|
|
80ZW40-16
|
80×65
|
40
|
16
|
4.0-4P
|
|
80ZW65-25
|
65
|
25
|
7.5-2P
|
|
80ZW80-35
|
80
|
35
|
15.0-2P
|
|
80ZW50-60
|
50
|
60
|
22.0-2P
|
|
80ZW80-45
|
80
|
45
|
22.0-2P
|
|
100ZW80-20
|
100×80
|
80
|
20
|
7.5-4P
|
|
100ZW100-15
|
100
|
15
|
7.5-4P
|
|
100ZW100-20
|
100
|
20
|
11.0-4P
|
|
100ZW100-30
|
100
|
30
|
22.0-2P
|
|
100ZW80-45
|
80
|
45
|
30.0-2P
|
|
100ZW80-60
|
80
|
60
|
37.0-2P
|
|
100ZW80-80
|
80
|
80
|
45.0-2P
|
|
125ZW120-20
|
125×125
|
120
|
20
|
15.0-4P
|
|
150ZW200-15
|
150×150
|
200
|
15
|
15.0-4P
|
|
150ZW200-20
|
200
|
20
|
22.0-4P
|
|
150ZW200-28
|
200
|
28
|
30.0-4P
|
|
150ZW400-25
|
400
|
25
|
55.0-2P
|
|
150ZW180-40
|
180
|
40
|
55.0-4P
|
|
200ZW280-12
|
200×150
|
280
|
12
|
22.0-4P
|
|
200ZW300-18
|
300
|
18
|
37.0-4P
|
|
200ZW300-25
|
300
|
25
|
45.0-4P
|
|
200ZW280-28
|
280
|
28
|
55.0-4P
|
|
250ZW400-22
|
250×200
|
400
|
22
|
55.0-4P
|
|
300ZW800-14
|
300×250
|
800
|
14
|
55.0-4P
|
【ZW型無堵塞自吸式排污泵】安裝示意圖：
|
|
1
|
泵
|
|
2
|
壓力表
|
|
3
|
出口垂管
|
|
4
|
吸入硬喉管
|
|
5
|
彎頭
|
|
6
|
流量控制閥
|
|
7
|
出口管路
|
|
8
|
加液螺塞
|
|
9
|
真空表
|
ZW型無堵塞自吸式排污泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。（規范的泵管路安裝見示意圖）
1、ZW型無堵塞自吸排污泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
2、ZW型無堵塞自吸排污泵的出口處應先裝上一段垂管(一般為0.4～1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。
|
