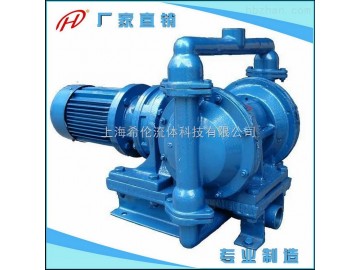

點擊圖片查看大圖
一、電動隔膜泵概述：
電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合。
二、XDBY電動隔膜泵主要用途:
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
三、XDBY電動隔膜泵性能參數：
|
型號 |
流量 |
吸程 |
揚程 （m） |
出口壓力 |
電動功率 |
使用溫度℃ |
泵進出口 |
重量 |
|
|
鑄鐵 |
不銹鋼 |
||||||||
|
XDBY-10 |
0.5 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
3/8" 絲扣 |
50 |
|
XDBY-15 |
0.75 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
1/2" 絲扣 |
50 |
|
XDBY-25 |
3.5 |
4 |
30 |
3 |
1450/1.5 |
90 |
150 |
1" 絲扣 |
170 |
|
XDBY-40 |
4.5 |
4 |
30 |
3 |
1450/2.2 |
90 |
150 |
11/2"絲扣 |
180 |
|
XDBY-50 |
6.5 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
50mm法蘭 |
400 |
|
XDBY-65 |
8 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
65mm法蘭 |
400 |
|
XDBY-80 |
16 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
80mm法蘭 |
610 |
|
XDBY-100 |
20 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
100mm法蘭 |
610 |
四、XDBY隔膜泵工作原理：
電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥（1）隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。
五、XDBY隔膜泵安裝尺寸：
|
型號 |
B |
A3 |
D |
φ |
A |
H2 |
H |
|
XDBY-10 |
250 |
250 |
180 |
φ12×4 |
580 |
370 |
50 |
|
XDBY-15 |
250 |
250 |
180 |
φ12×4 |
580 |
370 |
50 |
|
XDBY-25 |
250 |
180 |
250 |
φ14×4 |
675 |
480 |
60 |
|
XDBY-40 |
250 |
180 |
250 |
φ14×4 |
675 |
480 |
60 |
|
XDBY-50 |
290 |
220 |
290 |
φ16×4 |
845 |
700 |
85 |
|
XDBY-65 |
290 |
220 |
290 |
φ16×4 |
845 |
700 |
85 |
|
XDBY-80 |
370 |
250 |
370 |
φ18×4 |
1000 |
900 |
96 |
|
XDBY-100 |
370 |
250 |
370 |
φ18×4 |
1000 |
900 |
96 |
六、XDBY電動隔膜泵訂貨說明：
1.隔膜泵名稱;
2.型號（QBY1、QBY2、QBK、DBY）;
3.隔膜泵材質;
4.隔膜泵規格（10-100）;
5.隔膜泵流量（0.8-30）;
6.隔膜泵揚程;
7.隔膜泵使用介質;
8.隔膜泵介質溫度;
9.連接方式（法蘭、絲口）;
10.驅動方式（氣動、電動）;
11.隔膜泵功率 ;
12.是否帶附件以便為您正確選型;
13..如有特殊要求時請在訂購產品時注明。
14.若已經由設計單位選定的型號，請按型號直接向我司銷售部購。
15.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技水泵專家為您審核把關。
