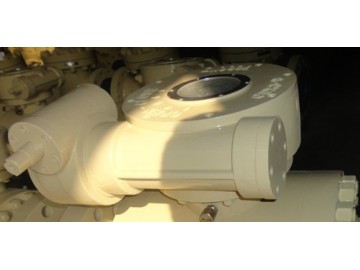

點擊圖片查看大圖該產品是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號
普通型連接數據表
外形尺寸型號位置A B C d h H φ φ1 2-b N-M深
L 重量kg
| QDX3-2 | 215 | 190 | 68 | 90 | 52 | 50 | 160 | 70 | 5 | 4-M8 12 |
8 |
| QDX3-3 | 265 | 235 | 86 | 125 | 62 | 68 | 250 | 103 | 8 | 4-M10 23 |
13 |
| QDX3-4 | 315 | 270 | 81 | 150 | 68 | 80 | 250 | 124 | 10 | 4-M12 23 |
16 |
| QDX3-5 | 385 | 320 | 94 | 175 | 75 | 100 | 320 | 130 | 12 | 4-M16 25 |
23 |
| QDX3-6 | 425 | 355 | 121 | 210 | 105 | 120 | 350 | 166 | 12 | 4-M20 37 |
37 |
| QDX3-7 | 470 | 420 | 125 | 260 | 110 | 140 | 350 | 200 | 16 | 8-M16 27 |
48 |
| QDX3-8 | 610 | 540 | 150 | 300 | 120 | 160 | 500 | 254 | 18 | 8-M16 27 |
71 |
| QDX3-9 | 680 | 550 | 160 | 350 | 120 | 188 | 500 | 398 | 22 | 8-M20 45 |
95 |
| QDX3-10 | 780 | 620 | 180 | 415 | 150 | 230 | 500 | 356 | 28 | 12-M20 50 |
160 |
禹軒閥門售后服務：
1、禹軒閥門產品質保期為自出廠日起保證12個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、維修人員進行訪問，證詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以使進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-48小時（外省72小時內）到達現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出解決意見和方案，以便提高禹軒安全閥的服務質量
