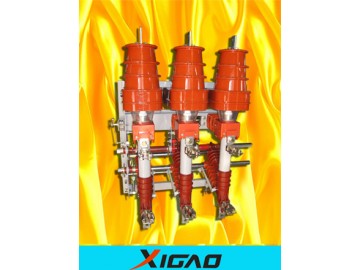

產品介紹概述FN（以下簡稱FN12-12D負荷開關）是額定電壓為12KV，額定頻率為50Hz的三相高壓開關設備，用于分合負荷電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短時電流。（以下簡稱FN12-12（R）D組合電器），是在FN7-12D負荷開關與S□LAJ-12(XRNT□-10)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何電流，同時熔斷器通過其碰撞使負荷開關分閘。適用范圍FN12-12D/負荷開關FN12-(R)D組合電器主要用三相環網或終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護之用。由于組合電器對變壓器等電器設備的保護作用比用斷路器更可靠，特別適用于環網，比輻射代單元和箱式變電站。產品采用標準a、GB3804-90《3～65KV交流高壓負荷開關》b、GBXXX-XX《交流高壓負荷開關-熔斷器組合電器》（等效IEC420-1990）c、GB1995-89《交流高壓隔離開關和接地開關》正常工作環境A、周圍空氣溫度 不高于 +40oC 不低于-25oC；B、海拔不超過1000米；C、相對濕度，月平均值不大于90%，日平均值不大于95%；D、周圍空氣應不受腐蝕性、可燃性氣體及水蒸汽體等明顯污染；E、無經常性的劇烈運動；F、耐污穢等級：Ⅱ級。如使用條件超過上述規定，由用戶與制造廠商協商確定。產品屬性技術參數和性能見下表序號名稱單位FN12-12D/630 FN12-12D(R)D/1001 額定電壓KV 122 額定頻率Hz 503 額定電流A 630 1004 雷電沖擊耐受電壓KV 對地及相間75、隔離斷855 1min 工頻耐受電壓KV 對地及相間42、隔離斷486 額定熱穩定電流KA 20(4S)7 額定動穩定電流KA 508 額定關合電流KA 50 509 額定短路開斷電流（予期值）KA 31.510 臨界開斷電流時大I2·tA2S 按熔斷器特征曲線11 小開斷電流KA 按熔斷器特征曲線12 額定轉移電流KA 1.513 大開斷電流(參考值)KA 1.814 開斷空載變壓器容量kva 125015 額定電纜充電電流A 1016 額定有功負載電流開斷次數次≥10017 額定有功負載電流開關分閘時間S ＞0.0618 接地開關熱穩定電流KA 20(2S) 20(2S)19 接地開關熱穩定電流(峰值)KA 50 5020 電動機操作電源電壓V 交直流100、220、其他說明機械特征參數型號項目單位FN12-12D/630 FN12-120D(R)D/1001 動觸頭總行程mm 200±8-22 相間中間距離（機構儲能）mm 210±33 動觸頭超行程mm 40±24 輔助觸頭開距mm 40±25 三相分、合閘同期性m/s ＜36 剛分速度m/s ＞2.8 ＞2.87 剛合速度m/s ＞3.88 金屬活門對導電筒距離mm ＞1259 接地開關斷口距離mm ＞15010 主回電電阻μΩ ＜120 ＜30011 大操作力矩Nm ＜160交易說明提供出口包裝，定制產品。
