型 號 規 格

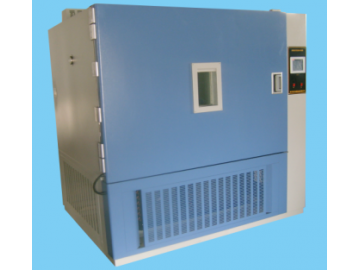

高低溫交變濕熱試驗箱(GDJS-400E)型

產 品 說 明

本高低溫交變濕熱試驗箱可以用來考核和確定電工、電子產品或材料在規定的溫度下，或濕熱環境條件下貯存和使用的適應性。設備采用強迫空氣循環來保持工作室內溫濕度的均勻性。

參 照 標 準

本產品滿足：通用標準：GB10586-2006    濕熱試驗箱技術條件

GB10589-2006    低溫試驗箱技術條件

GB10592-2008    高低溫試驗箱技術條件

GB11158-2006    高溫試驗箱技術條件

GB/T2423.1-2001  試驗A：低溫試驗方法

GB/T2423.2-2001 試驗B：高溫試驗方法

GB/T2423.3-1993 試驗Ca: 恒定濕熱試驗

GB/T2423.4-1993 試驗Db：交變濕熱試驗方法

國軍標：GJB150-86  軍用設備環境試驗方法

驗 收 標 準

GB/T5170.5-1996 電工電子產品環境試驗設備基本參數檢定方法 濕熱試驗設備

GB/T5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備

主要技術參數

●  工作室尺寸：600（深）×650（寬）×1000（高）

●  溫度范圍：  -70℃～+150℃

●  濕度范圍：  30%RH～98%RH

●  溫度波動度：≤±0.5℃

●  溫度均勻度：≤±2℃ （空載）                                溫濕度曲線圖

●  溫度偏差：  ≤±2.0℃

●  濕度波動度：   ±2%

●  濕度均勻度：  +2～-3.0%RH（空載）

●  濕度偏差：  ≤±2%

●  升溫速率：2～3℃／min（空載，非線性）

l      降溫速率：0.7～1℃／min（空載，非線性）

l      時間設定范圍：   0～999.9 小時

結構設計簡介

●  本高低溫交變濕熱試驗設備選用材料，使用先進的加工設備加工成型，外殼表面進行噴塑處理，美觀，平整。顏色搭配協調，線條流暢自然。內膽設計成一個密閉空間 ，選用不銹鋼板制作。

l        設備外殼采用A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；

l        內膽為SUS304不銹鋼板；

l        保溫材質:120mm高密度玻璃纖維棉，確保保溫性能，保持室內平衡穩定的溫度；

l        觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點，可在試驗時查看被測物品狀態；

l       攪拌系統采用長軸風扇電機，耐高低溫濕熱之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定；

l        設備的門與箱體之間采用雙層耐高溫之高

張性密封條以確保測試區的密閉。大門內

板材料為不銹鋼制成，并采用無反作用門

把手，操作更容易；

l        箱內標配樣品擺放架兩層，可供客戶擺放               硅橡膠密封層

試驗物品，且調節高低位置，以滿足不同

大小的試件試驗；

l        測試孔(機器左側)可外接測試電源線或信

號線使用(孔徑和數量可根據客戶指示)；

l        設備的制冷系統安裝在底部，壓縮機采用                   測試孔

法國進口泰康牌，以確保制冷效果及可靠性；

l        機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定；

● 設備的控制部分設計在設備的右側，分布有溫控儀、控制開關等，操作方便，簡單，易于維護；

l        加濕系統設計在箱體后部，以確保加濕效果可靠性。

控 制 系 統

l       溫濕度控制儀采用韓國產TEMI880液晶顯示屏（自

帶232通訊接口），溫濕度直接顯示，操作簡單；

l        精度：0.01℃(顯示范圍)；

l        解析度：±0.1℃；

l        感溫傳感器：PT100鉑金電阻測溫體；

l        控制方式：熱平衡調溫調濕方式；

l        具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為jingque穩定；

l            控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；

●   可設定程式120組， 每組程式大設定99步，每個程式組均可連接。 全部循環、多999回，部分循環、多99回。

l            資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機；

●   當出現故障時，控制器LCD觸摸屏可顯示出現的故障編號，用戶可方便的根據故障編號查找故障的原因。

l            控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）；

l            可預先在控制器中存儲多條工藝曲線，當需要使用時只需調用而無須再次設置

l            本試驗箱回風口具有自動除霜裝置（這樣才能使試驗時產生的水蒸氣不會聚集在制冷蒸發器上，產生冰堵現象）。

l            主要電器元件采用法國“施耐德”、日本“富士”等品牌

  施耐德交流接觸器          熱過載保護器            富士繼電器

 ●  加熱器采用釉質瓷架鎳鉻絲電加熱器，此加熱器熱

惰性小，不易吸水，壽命長。由儀表輸出可控脈沖

占空比PID信號，通過固態繼電器來控制，控制平穩、

可靠；                                                 釉質瓷架鎳鉻絲電加熱器

l      高溫完全獨立系統，不影響低溫、濕熱試驗；

●      蒸汽鍋爐電加熱加濕方法，鎧裝電加熱管，PID控制方式，使用無觸點周期脈沖調寬SSR（固態繼電器）控制，設有水位控制裝置，加熱器防干燒裝置；

l      溫濕度控制采用P . I . D ＋S . S . R，系統同頻道協調控制；

l      溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益；

l      為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端均需設有高壓表監測系統運行情況。

 制 冷 系 統

l     壓縮機：全封閉法國泰康復疊制冷壓縮機組；

l      制冷方式：機械制冷；

l      冷凝方式：強制風冷；

l      制冷劑： R23/R404A（環保型）；

l      全系統管路均作通氣加壓48H檢漏測試；

l      加溫、降溫系統完全獨立；                           法國泰康復疊制冷壓縮機組

l      內螺旋式冷媒銅管；

l      斜率式蒸發器；

●      其它制冷部件均采用美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利

CASTEL、日本鷺宮等原裝進口產品。

l      整體設備欠相/逆相；

l      制冷延時保護

l      制冷系統過載；

l      制冷機組超壓；

l      加濕系統缺水保護；

l      整體設備定時；

l      其它還有漏電、運行指示，故障報警后自動停機等保護。

設備使用條件

l      環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）

l      環境濕度：≤85%

l      電源要求：AC380（ ±10%）V/50HZ，三線四線制+接地保護

l      預裝容量：12KW

隨 機 資 料

l          合格證、保修卡、電路圖；

l          說明書：操作方法、注意事項、出貨基本配件、維修保養事項；

交 貨 說 明

l      供方送貨上門，供方負責運費，預付款到帳后30工作日內發貨；

l      需方預付總金額的50%，貨到驗收合格后一次性付清余款；

l      供方負責安裝調試操作介紹，直到需方員工獨立操作為止；

l      保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，

供方在48小時之內到達用戶現場。
