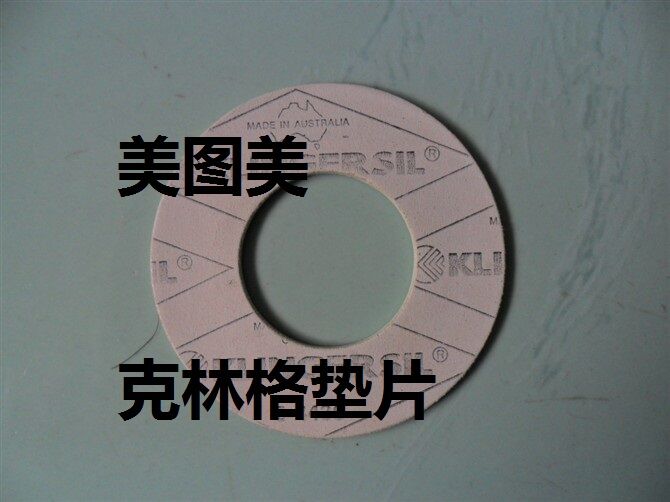

名稱：Klingersil無石棉板
克林格無石棉板材，其穩定性好耐高溫高壓。是國內的進口無石棉材料。
根據不同的工況條件可以選擇不同型號的板材。
型號：
Klingersil-c4430
Klingersil-c4400
Klingersil-c4500
Klingersil-4243
Klingersil-c4300
Klingersil-c6307
Klingersil-c6327
Klingersil-c8200
板材尺寸：1500*2000mm
厚度：0.5mm.0.8mm、1.0mm、1.5mm、2.0mm、3.0mm、5mm

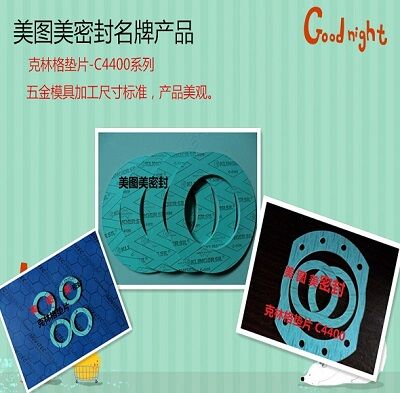

KLINGERsil C4400
一種具有優異耐熱性能的非石棉材料。 卓越的耐熱性能和高負載以保證其可靠性，持續的高扭矩和優異的密封性能。適用于水、氣體、碳?xì)浠衔?、堿和中強酸。
3XA 雙面防粘接涂層保持墊片和法蘭分離，減少安裝和維修時間間 在安裝和檢修時無須使用潤滑油脂和密封劑。
技術參數
請注意以下圖表所示僅作為指導，該參數引用時要根據墊片的厚度和具體操作條件。本參數參考厚度 2.0 mm，所有操作我溫度和壓力根據接觸的化學介質而定。請查閱 KLINGER 公司的相關化學介質適用表或使用 KLINGERexpert 計算機設計軟件。
|
高操作溫度 |
400 |
°C |
|
高操作壓力 |
100 |
bar |
|
壓縮率 ASTM F36A |
11 |
% |
|
回彈率 ASTM F36A (min) |
55 |
% |
|
KLINGER 熱壓實驗 25 MPa 300°C |
||
|
厚度減少 23°C |
10 |
% |
|
厚度減少 300°C |
22 |
% |
|
拉伸強度ASTM F152 |
15 |
MPa |
|
氣體泄露 DIN 3535/6 |
0.2 |
ml/min |
|
壓力松弛 BS7531 |
23 |
MPa |
|
壓力松弛 DIN 52913 (16h, 300°C) |
25 |
MPa |
|
重量增加 ASTM F146 |
||
|
ASTM 油 No. 3 (5h/150°C) |
3 |
% |
|
ASTM 燃料油 B (5h/23°C) |
5 |
% |
|
厚度增加 ?ASTM F146 |
||
|
ASTM 油 No. 1 (5h/150°C) |
0 - 5 |
% |
|
ASTM 油 No. 3 (5h/150°C) |
0 - 5 |
% |
|
ASTM 燃料油 A (5h/23°C) |
0 - 5 |
% |
|
ASTM 燃料油l B (5h/23°C) |
0 - 5 |
% |
|
密度 |
1.6 |
g/cm3 |
注: 檢測標準系采用通用的非石棉墊片檢測標準。
通過認證
- 氣體輸送 - DVGW No. 88.01e052 (德國氣、水協會)
- 飲用水 - WRC (英國水務局)
- 氧氣認證 (100bar/80°C) - BAM (德國聯邦實驗和研究院)
- 船務認證 - Lloyds (德國)
- 飲用水 - KTW (德國)
- 符合 BS7531 Grade Y 標準
|
|
KLINGER PT 圖 |
|
注意： KLINGER PT 圖僅提供設計指導 – 沒有壓力/溫度限制，具體參考 KLINGER expert 墊片設計軟件。
|
