點擊圖片查看大圖電強度擊穿電壓試驗儀，擊穿強度試驗儀， 電壓擊穿試驗儀， 絕緣材料擊穿電壓試驗儀，耐電壓擊穿強度試驗儀 介電擊穿強度試驗儀,耐電壓強度試驗儀

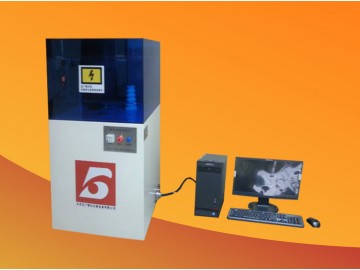

產品名稱：絕緣材料電氣強度試驗儀
產品型號：BDJC-50KV
控制方式：微機控制
滿足標準：GB1408-2006 絕緣材料電氣強度試驗方法
GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗
GB/T3333 電纜紙工頻電壓擊穿試驗方法
HG/T 3330絕緣漆漆膜擊穿強度測定法
GB12656 電容器紙工頻電壓擊穿試驗方法
ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.
介電擊穿強度試驗儀/擊穿電壓儀適用范圍及功能
絕緣材料電氣強度試驗儀, 主要適用于固體絕緣材料（如：塑料、橡膠、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質）在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓的測試。
絕緣材料電氣強度試驗儀,由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。
可實時動態繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，修改，打印試驗數據。
1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。
2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改實驗結果。
3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。
4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。
5、可對軟件設置密碼，生成密碼保護，做到專機專人操作，避免無關人員誤操作。
6、 可對試驗結果編輯修改后打印，方便操作 更加人性化。
7、可對一組試驗中曲線數據的試驗結果是否進行人為選定 。
8、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。
二、絕緣材料電氣強度試驗儀，技術要求：
01、輸入電壓： 交流 220 V
02、輸出電壓： 交流 0--50 KV ;
直流 0—50 KV
03、電器容量： 3KVA
04、高壓分級： 0-10KV，0--50KV，
05、升壓速率： 100V/S 200V/S 500 V/S 1000 V/S 2000V/S 5000V/S 等
（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）
06、試驗方式：
直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
07、試驗介質：空氣，試驗油
08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。
09、采用智能集成電路進行勻速升壓。
10、支持短時間內短路試驗要求。
11、電壓試驗精度： ≤ 1％。
12、試驗電壓連續可調： 0--50KV。
13、電流可采集到mA級。
14、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。
15、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。
16、電流電壓穩定度: 外界電源電壓波動10%時
三、 安全保護
絕緣材料電氣強度試驗儀，電路保護控制：
（1）超壓保護 （2）過流保護 （3）短路保護（4）漏電保護 （5）軟件誤操作保護
高壓輸入回路斷電保護控制：
(1)總電源開關 (2)調壓器復位開關 (3)高壓斷電開關
(4)試驗箱門安全開關 (5)高壓回路開關 (6)漏電保護開關
四、主要配置
標準配置
序號 名稱 配置 備注
01 試驗主機 一臺
02 控制裝置 一套
03 試驗電極 二套(國標1408.1)
04 試驗油箱 二只
05 放電系統 一套
06 控制系統 一套
07 數據采集系統 一套
08 試驗軟件 一套 光盤
09 計算機 一套 品牌
10 噴墨打印機 一臺 品牌
11 產品使用說明書 一份
12 計量證書 一份
13 產品合格證 一份
四、絕緣材料電氣強度試驗儀,設備安全說明：
1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
2、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
3、接地要求： 儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下。
4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
五、絕緣材料電氣強度試驗儀常規型號為：
BDJC-10KV
BDJC-20KV
BDJC-30KV
BDJC-50KV
BDJC-100KV
北廣公司其它絕緣材料檢測儀器:
BDJC-0-100KV 介電擊穿試驗儀
BDJC系列絕緣材料工頻率介電擊穿試驗儀
BDJC系列電壓介電強度試驗儀器
BDJC系列 電壓擊穿試驗儀
BDJC系列絕緣漆漆膜擊穿強度試驗儀
BDJC電容器紙工頻電壓擊穿試驗儀
EST-121 體積表面電阻率測定儀
GDAT-A介質損耗測試儀/介電常數測試儀
GDAT-C新型介電常數介質損耗測試儀
BDH 耐漏電起痕試驗儀
BDH-B耐電弧試驗儀
中國檢測行業與驗證服務的者和智領者，幫助眾多檢測質檢單位和學校教研單位提供一站式的全面質量解決方案。
注重每一個細節是北廣公司對于每個客戶的承諾 ， 也是北廣公司一直追求的宗旨。北京北廣精儀儀器設備有限公司
Dielectric breakdown voltage tester, dielectric strength tester, voltage tester, insulation breakdown voltage tester, high voltage breakdown strength tester of dielectric breakdown strength tester, dielectric strength tester
Product Name: electrical strength of insulating materials - Test Instrument
Product type: BDJC-50KV
Control: microcomputer control
Meet the standards: GB1408-2006 electrical strength of insulating materials - Test methods
GB/T1695-2005 vulcanized rubber power frequency voltage breakdown strength and dielectric strength test
GB/T3333 cable paper at power frequency voltage breakdown test method
HG/T 3330 insulating varnish films - Determination of electrical breakdown strength
GB12656 capacitor voltage breakdown test method
ASTM D149 of solid electrical insulating materials at commercial power frequencies of dielectric breakdown voltage and dielectric strength test methods.
One, electrical strength of insulating materials - test instrument, the applicable scope and the function
Electrical strength of insulating materials - test instrument, mainly applicable to solid insulation materials ( such as: plastic, rubber, thin film, resin, mica, ceramic, glass, insulating paint and other media) in the frequency of the voltage or D
