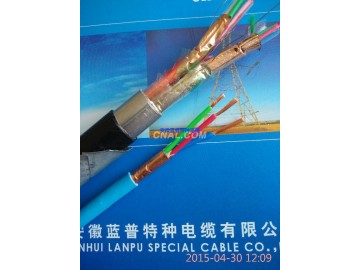

室外數據線計軸電纜DWZR-GJYA23/WD-GJYA53，WD-GJYA23
一、產品用途及特點
藍普特種電纜集團，產品適用于城市軌道交通信號系統用計軸電纜，也可作為通信電纜使用。
二、使用特性
1.電纜的使用環境溫度為-20℃到+70℃;
2.電纜的導體長期允許工作溫度應不高于70℃;
3.電纜允許彎曲半徑不低于電纜外徑的15倍;
4.電纜的敷設溫度不低于-10℃;電纜具有低煙、無鹵、阻燃特性;
三、產品名稱、型號
|
型號 |
名稱 |
規格 |
|
WD-GJYA53 |
城市軌道交通用低煙無鹵阻燃銅芯聚乙烯絕緣防潮屏蔽波紋鋼帶鎧裝計軸電纜 |
2×2×0.9 2×2×1.5 2×2×2.5 |
|
DWZR-GJYA23 |
城市軌道交通用低煙無鹵阻燃銅芯聚乙烯絕緣防潮屏蔽鋼帶鎧裝計軸電纜 |
2×2×0.9 2×2×1.5 2×2×2.5 |
四、主要性能指標
|
序號 |
項目 |
單位 |
指標 |
換算公式 |
|
1 |
20℃時直流電阻 不大于 |
Ω/km |
線徑:1.07, 1.4, 1.8 20.9, 12.1, 7.41 |
L/1000 |
|
2 |
電阻不平衡 平均值 不大于 大值 不大于 |
% % |
1.5 5 |
- |
|
3 |
絕緣電阻,250-500V1min 不小于 |
MΩ·km |
3000 |
1000/L |
|
4 |
對線組工作電容,1000Hz 不大于 |
nF/km |
線徑:1.07, 1.4 , 1.8 45, 70 ,90 |
L/1000 |
|
5 |
不平衡電容(1000Hz) 線對對線對 平均值 不大于 大值 不大于 線對對地 平均值 不大于 大值 不大于 |
pF/km |
45 254 432 1312 |
L/1000
|
|
6
|
絕緣強度 DC 3S 導體間 導體與屏蔽 |
kV |
4.5 10.0 |
|
|
7 |
衰減 40kHz |
dB/km |
1.88±10% |
L/1000 |
|
8 |
近端串音衰減 40kHz |
dB/km |
≥50 |
-10lg(L/1000) |
|
9 |
遠端串音防衛度衰減 40kHz |
dB/km |
≥46 |
-10lg(L/1000 |
