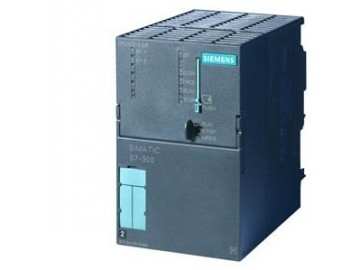

SIMATIC S7-300 CPU 317-2 PN/DP, 中央處理器帶有 1 MB 工作存儲區, 1. 接口 MPI/DP 12MBIT/S, 2. 接口 以太網 PROFINET, 帶有 2 個PORT SWITCH, 必須有 MMC卡
|
|
CPU 317-2 PN/DP 裝配有:
-
微處理器;
處理器處理每條二進制指令執行時間約為 25 ns,每條浮點數運行指令約為 160ns。CPU 317-2 PN/DP在字指令、雙字指令和32位定點數指令具有極高的處理速度。 -
1 MB RAM (相當于約 340 K 條語句);
通過擴展RAM執行用戶程序,可以顯著提高用戶程序的空間。作為程序裝載存儲器的微型存儲卡(大為 8 MB)也允許將可以項目(包括符號和注釋)保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。 -
靈活的擴展能力;
多達 32 個模塊,(4排結構) -
MPI/DP 組合接口;
個集成的 MPI/DP 接口多能同時建立 32 個與 S7-300/400的連接或與編程器、PC 和 OP 的連接。 在這些連接中,始終分別為 PG 和 OP 各保留一個連接。
MPI 可以通過“全局?jǐn)?shù)據通訊”與多32個CPU組建簡單的網絡。
該接口可從MPI接口重新設置為DP接口。
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 從站運行。在該接口上,PROFIBUS DP從站可在等時模式下運行.全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
以太網接口;
CPU 317-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口,帶有雙端口交換機。
它支持下列協議:
- S7通訊用于在SIMATIC控制器間進行數據通訊
- PG/OP 通訊,用于通過 STEP 7 進行編程、調試和診斷
- 與HMI和SCADA連接的PG/OP通訊
- 在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊
- SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊
- 用SCL編程
- 用S7-GRAPH進行順序控制編程
- 簡單的運動控制
- 使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案
CPU 317-2 PN/DP 具有大容量程序存儲器.它可用于集中式I/O結構,也適用于分布式自動化結構。例如,可在生產線上作為一個中央控制器使用,或作為機床控制器使用。
它可以地使用SIMATIC工程工具,例如:
另外,CPU 為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺,例如:
通過使用 SIMATIC S7-PDIAG 可以實現擴展過程診斷。
無需其他組件,通過CPU的集成組合就可以實現網絡自動化解決方案。
