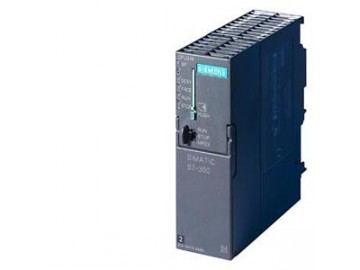

西門子CPU 314訂貨號 6ES7314-1AG14-0AB0

SIMATIC S7-300, CPU 314 CPU 帶有MPI接口,集成24V DC 電源, 128 KB工作存儲區,必須有MMC卡

• 用于具有中等程序規模需求的應用
• 對二進制和浮點數運算具有較高的處理能力

CPU 運行需要 SIMATIC 微存儲卡(MMC)

   CPU 314 用于對處理能力和響應速度有很高要求的場合。通過其工作存儲器，該CPU也適用于中等規模的應用。

CPU 314 安裝有：

• 微處理器;
  處理器對每條二進制指令的處理時間大約為 60 ns，每個浮點預算的時間為 0.59 μs。
• 擴展存儲器;
  與執行相關的程序段的 128 KB 高速 RAM（相當于約 42 K 指令）可以為用戶程序提供足夠的空間；
  SIMATIC 微型存儲卡（大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。
• 靈活的擴展能力;
  多達 32 個模塊，（4排結構）
• MPI多點接口;
  集成的 MPI 接口多可以同時建立與 S7-300/400 或編程設備、PC、OP 的 12 條連接。在這些連接中，始終為編程器和 OP 分別預留一個連接。通過“全局數據通訊”，MPI可以用來建立多16個CPU組成的簡單網絡。




	6ES7 314-1AG14-0AB0
一般信息
硬件產品型號	01
固件型號	V3.3
工程組態方式
編程軟件包	STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（帶 HSP 218）
電源電壓
24 V DC	√
允許范圍，下限 (DC)	19.2 V
允許范圍，上限 (DC)	28.8 V
電源電纜的外部保護裝置（建議采用）	小 2A
電源緩沖
市電/電壓故障存儲能量保持時間	5 ms
重復速率，小值	1 s
輸入電流
電流消耗（額定值）	650 mA
電流消耗（空載），典型值	140 mA
沖擊電流，典型值	3.5 A
I2t	1 A2·s
功耗
功耗，典型值	4 W
存儲器
存儲器類型	其它
工作存儲器
集成	128 KB
可擴展	-
用于非易失性數據塊的非易失性存儲器的大小	64 KB
裝載存儲器
可插入 (MMC)	√
可插入 (MMC)，大	8 MB
微型存儲卡數據管理（后一次編程后），小值	10 a
后備
提供	√；通過 MMC 保證（免維護）
無電池	√；程序和數據
CPU 處理時間
位操作，典型值	0.06 μs
字操作，典型值	0.12 μs
定點數運算，典型值	0.16 μs
浮點數運算，典型值	0.59 μs
CPU 塊
塊數量（總計）	1,024；(DB、FC、FB)；通過使用 MMC 可以減少可裝載塊的大數量。
DB
大數量	1,024；數值范圍：1 - 16000
大大小	64 KB
FB
大數量	1,024；數值范圍：0 - 7999
大大小	64 KB
FC
大數量	1,024；數值范圍： 0 - 7999
大大小	64 KB
OB
描述	見“指令表”
大大小	64 KB
空循環 OB 的數量	1; OB 1
時間報警 OB 的數量	1; OB 10
延時報警 OB 的數量	2; OB 20, 21
時間中斷 OB 的數量	4; OB 32, 33, 34, 35
過程報警 OB 的數量	1; OB 40
調試 OB 的數量	1; OB 100
異步錯誤 OB 的數量	4; OB 80, 82, 85, 87
同步錯誤 OB 的數量	2; OB 121, 122
嵌套深度
每個優先級	16
在一個錯誤 OB 中附加	4
計數器、定時器及其保持性
S7 計數器
數量	256
保持性
可設定	√
下限	0
上限	255
預置	Z 0 - Z 7
計數范圍
下限	0
上限	999
IEC 計數器
提供	√
類型	SFB
數量	不限（只取決于 RAM 容量）
S7 定時器
數量	256
保持性
可設定	√
下限	0
上限	255
預置	無保持性
時間范圍
下限	10 ms
上限	9,990 s
IEC 定時器
提供	√
類型	SFB
數量	不限（只取決于 RAM 容量）
數據區及其保持性
保持數據區域，總共	全部，大 64 KB
標志
大數量	256 字節
可保持	√；MB 0 – MB 255
預設保持性	MB 0 - MB 15
時鐘存儲器的數量	8；1 個存儲字節
數據塊
大數量	1,024；數值范圍： 1 - 16000
大大小	64 KB
保持性可調節	√；通過 DB 上的非保持性
預設保持性	√
局部數據
每個優先級，大值	32 KB；每個塊大 2 KB
地址區
I/O 地址區
輸入	1,024 字節
輸出	1,024 字節
過程映像
輸入	1,024 字節
輸出	1,024 字節
輸入，可調節	1,024 字節
輸出，可調節	1,024 字節
默認輸入	128 字節
默認輸出	128 字節
數字量通道
輸入	1 024
輸出	1 024
中央?yún)^(qū)的輸入通道	1 024
中央?yún)^(qū)的輸出通道	1 024
模擬量通道
輸入	256
輸出	256
中央?yún)^(qū)的輸入通道	256
中央?yún)^(qū)的輸出通道	256
硬件配置
擴展設備，多	3
DP 主站的數量
集成	0
通過 CP	4
可運行的 FM 和 CP 數量（推薦）
FM	8
CP，點到點	8
CP, LAN	10
機架
大機架數	4
每個機架中的大模塊數量	8
日時鐘
時鐘
硬件時鐘（實時時鐘）	√
電池供電，可同步	√
每天誤差，大	10 s；典型值： 2 s
后備時間	6 周；40 °C 環境溫度時
加電后時鐘的行為	斷電后時鐘繼續運行
后備周期結束后時鐘的行為	時鐘以發生故障時的時間繼續運行
運行小時數計數器
數量	1
數量/數量范圍	0
數值范圍	0 ~ 2^31 小時（使用 SFC 101 時）
計數間隔	1 小時
保持性	√；在每次重啟時必須重新啟動
時鐘同步
支持	√
至 MPI，主站	√
至 MPI，從站	√
在 AS 上，主站	√
在 AS 上，從站	-
數字量輸入
數字量輸入點數	0
數字量輸出
數字量輸出點數	0
模擬量輸入
模擬量輸入點數	0
模擬量輸出
模擬量輸出點數	0
接口
USB 接口數量	0
并行接口數量	0
20 mA 接口數量 (TTY)	0
RS 232 接口數量	0
RS 422 接口數量	0
其它接口數量	0
第 1 個接口
接口類型	內置 RS 485 接口
物理	RS 485
隔離	-
接口電源 (15 ~ 30 VDC)，大值	200 mA
功能
MPI	√
DP 主站	-
DP 從站	-
點到點連接	-
MPI
大傳輸速率	187.5 kbit/s
服務
編程器/OP 通信	√
路由	-
全局數據通信	√
S7 基本通信	√
S7 通信	√；僅服務器，在一側組態
S7 通信，作為客戶端	-
S7 通信，作為服務器	√
通信功能
編程器/OP 通信	√
數據記錄路由	-
全局數據通信
支持	√
GD 環大數量	8
GD 包大數量	8
GD 包數量，發送器，大	8
GD 包數量，接收器，大	8
GD包的大小，大	22 字節
GD 包大?。ㄆ渲幸恢滦缘模?	22 字節
S7 基本通信
支持	√
每個作業的用戶數據，大	76 字節
每個作業的用戶數據（其中一致性數據），大	76 字節；76 字節（帶 X_SEND 或 X_RCV）；64 字節（帶 X_PUT 或 X_GET，作為服務器）
S7 通信
支持	√
作為服務器	√
作為客戶端	√；通過 CP 和可加載的功能塊
每個作業的用戶數據，大	180 字節；采用 PUT/GET
每個作業的用戶數據（其中一致性數據），大	240 字節；作為服務器
S5 兼容通信
支持	√；通過 CP 和可加載 FC
連接數量
全部	12
可用于編程器通信	11
預留用于編程器通信	1
可針對編程器通信進行調節，小值	1
可針對編程器通信進行調節，大值	11
可用于 OP 通信	11
預留用于 OP 通信	1
可針對 OP 通信進行調節，小值	1
可針對 OP 通信進行調節，大值	11
可用于 S7 基本通信	8
預留用于 S7 基本通信	0
可針對 S7 基本通信進行調節，小值	0
可針對 S7 基本通信進行調節，大值	8
S7 報文功能
報文功能可以登錄站的數量，多	12；取決于為編程器/OP 和 S7 基本通信所設置的接口
過程診斷報文	√
可同時激活的 Alarm-S 塊，多	300
調試功能
狀態塊	√；多 2 個，同時
單步運行	√
斷點數量	4
狀態/控制
狀態/控制變量	√
變量	輸入、輸出、位存儲器、DB、定時器、計數器
變量的數量，多	30
其中狀態變量，多	30
其中控制變量，多	14
強制
強制	√
強制，變量	輸入，輸出
變量的數量，多	10
診斷緩沖區
提供	√
輸入數量，大	500
可設定	-
防電源故障	100；只保留后 100 項
運行期間可讀條目的數量，大值	499
可設定	√; 10 - 499
預置	10
維護數據
可被讀出	√
環境條件
工作溫度
小值	0 °C
大值	60 °C
組態
組態軟件
STEP 7	√；V5.2 SP1 或更高版本，帶硬件更新
編程
指令集	見“指令表”
嵌套深度	8
系統函數 (SFC)	見“指令表”
系統功能塊(SFB)	見“指令表”
編程語言
LAD	√
FBD	√
STL	√
SCL	√
CFC	√
GRAPH	√
HiGraph?	√
專有技術保護
用戶程序保護/密碼保護	√
塊加密	√；帶有 S7 塊加密功能
外形尺寸
寬度	40 mm
高度	125 mm
深度	130 mm
重量
重量，約	280 g
