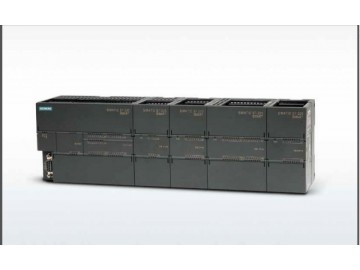

訂貨號（MLFB）

6ES7 288-1ST40-0AA0

6ES7 288-1ST60-0AA0

常規

尺寸 W x H  x D（mm）

125 x 100 x 81

125 x 100 x 81

重量

410.3 g

528.2 g

功耗

18 W

20 W

可用電流（EM 總線）

大 740 mA （5 V DC）

大 300 mA（傳感器電源）

可用電流（24 V DC）

大 300 mA（傳感器電源）

大 300 mA（傳感器電源）

數字輸入電流消耗（24 V DC）

所用的每點輸入 4 mA

所用的每點輸入 4 mA

CPU特征

用戶儲存器

24 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器

30 KB 程序存儲器/16 KB 數據存儲器/10 KB 保持性存儲器

板載數字 I/O

24 點輸入/16 點數出

36 點輸入/24 點數出

過程映像大小

256 位輸入 (I)/256 位輸出 (Q)

256 位輸入 (I)/256 位輸出 (Q)

位存儲器（M）

256 位

256 位

臨時（局部）存儲

主程序中 64 字節，每個子程序和中斷程序中 64 字節

主程序中 64 字節，每個子程序和中斷程序中 64 字節

I/O 模塊擴展

多 4 個擴展模塊

多 4 個擴展模塊

信號板擴展

多 1 個信號板

多 1 個信號板

高速計數器

共 4 個
?  單相  4 個，60 kHz
?  正交相位 2 個，40 kHz

共 4 個
?  單相  4 個，60 kHz
?  正交相位 2 個，40 kHz

脈沖輸出

3 路，100 kHz

3 路，100 kHz

脈沖捕捉輸入

14 個

14 個

循環中斷

共 2 個，分辨率為 1 ms

共 2 個，分辨率為 1 ms

沿中斷

4 個上升沿和 4 個下降沿（使用可選信號板時，各 6 個）

4 個上升沿和 4 個下降沿（使用可選信號板時，各 6 個）

存儲卡

Micro SD 卡（選件）

Micro SD 卡（選件）

實時時鐘精度

+/- 120 秒/月

+/- 120 秒/月

實時時鐘保持時間

通常為 7 天，25?C 時少為 6 天

通常為 7 天，25?C 時少為 6 天

性能

布爾運算

0.15 μs/指令

0.15 μs/指令

移動字

1.2 μs/指令

1.2 μs/指令

實數數學運算

3.6 μs/指令

3.6 μs/指令

S7-200 SMART 支持的用戶程序元素

POUs

類型/數量
? 主程序：1 個
? 子程序：128 個（0 到 127）
? 中斷程序：128 個（0 到 127）
嵌套深度
? 來自主程序：8 個子程序級別
? 來自中斷程序：4 個子程序級別

類型/數量
? 主程序：1 個
? 子程序：128 個（0 到 127）
? 中斷程序：128 個（0 到 127）
嵌套深度
? 來自主程序：8 個子程序級別
? 來自中斷程序：4 個子程序級別

累加器

4 個

4 個

定時器

類型/數量
? 非保持性（TON，TOF）：192 個
? 保持性：64 個

類型/數量
? 非保持性（TON，TOF）：192 個
? 保持性：64 個

計數器

256 個

256 個

通信

端口數

1 個以太網口/1 個串口（RS485）/1 個附加串口（可選 RS232/485 信號板，僅限于 SR40 和 ST40）

1 個以太網口/1 個串口（RS485）/1 個附加串口（可選 RS232/485 信號板）

HMI 設備

每個端口 4 個

每個端口 4 個

編程設備

以太網：1 個

以太網：1 個

連接數

以太網：1 個用于編程設備，4 個用于 HMI
RS485：4 個用于 HMI

以太網：1 個用于編程設備，4 個用于 HMI
RS485：4 個用于 HMI

數據傳輸率

以太網: 10/100 Mb/s
RS485 系統協議：9600，19200 和 187500 b/s
RS485 自由端口：1200 到 115200 b/s

以太網: 10/100 Mb/s
RS485 系統協議：9600，19200 和 187500 b/s
RS485 自由端口：1200 到 115200 b/s

隔離（外部信號與 PLC 邏輯側）

以太網：變壓器隔離，1500 V DC
RS485：無

以太網：變壓器隔離，1500 V DC
RS485：無

電纜類型

以太網：CAT5e 屏蔽電纜
RS485：PROFIBUS 網絡電纜

以太網：CAT5e 屏蔽電纜
RS485：PROFIBUS 網絡電纜

電源

電壓范圍

20.4 ~ 28.8 V DC

20.4 ~ 28.8 V DC

電源頻率

－

－

輸入電流大負載時

僅包括CPU時：

24 V DC 時 190 mA
（無 300 mA 的傳感器電源輸出）
24 V DC 時 470 mA
（帶300mA的傳感器電源輸出）

包括CPU和所有擴展附件時：

24 V DC 時 680 mA

僅包括CPU時：

24 V DC 時 220 mA
（無 300 mA 的傳感器電源輸出）
24 V DC 時 500 mA
（帶300mA的傳感器電源輸出）

包括CPU和所有擴展附件時：

24 V DC 時 710 mA

浪涌電流（大）

28.8 V DC 時 11.7 A

28.8 V DC 時 11.5 A

隔離（輸入電源與邏輯側）

－

－

漏地電流，AC 線路對功能地

－

－

保持時間（掉電）

24 V DC 時 20 ms

24 V DC 時 20 ms

內部保險絲（用戶不可更換）

3 A，250 V，慢速熔斷

3 A，250 V，慢速熔斷

傳感器電源

電壓范圍

20.4 ~ 28.8 V DC

20.4 ~ 28.8 V DC

額定輸出電流（大）

300 mA

300 mA

大波紋噪聲（＜10 MHz）

＜ 1 V 峰峰值

＜ 1 V 峰峰值

隔離（CPU 邏輯側與傳感器電源）

未隔離

未隔離

數字輸入

輸入點數

24

36

類型

漏型/源型
（IEC 1類漏型，I0.0 到 I0.3 除外）

漏型/源型
（IEC 1類漏型，I0.0 到 I0.3 除外）

額定電壓

4 mA 時 24 V DC，額定值

4 mA 時 24 V DC，額定值

允許的連續電壓

大 30 V DC

大 30 V DC

浪涌電壓

35 V DC，持續 0.5 s

35 V DC，持續 0.5 s

邏輯 1 信號（小）

2.5 mA 時 15 V DC

2.5 mA 時 15 V DC

邏輯 0 信號（大）

1 mA 時 5 V DC

1 mA 時 5 V DC

隔離（現場側與邏輯側）

500 V AC 持續 1 min

500 V AC 持續 1 min

隔離組

1

1

濾波時間

每個通道可單獨選擇（僅前 14 個板載輸入，包括信號板的數字輸入）：
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 μs
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms

每個通道可單獨選擇（僅前 14 個板載輸入，包括信號板的數字輸入）：
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 μs
0.2、0.4、0.8、1.6、3.2、6.4 和 12.8 ms

HSC 時鐘輸入頻率（大）
（邏輯 1 電平 = 15 ~ 26 V DC）

單相：4 個，60 kHz
正交相位：2 個，40 kHz

單相：4 個，60 kHz
正交相位：2 個，40 kHz

同時接通的輸入數

24

36

電纜長度

屏蔽：500m（正常輸入），50m（HSC 輸入）；非屏蔽：300m（正常輸入）

屏蔽：500m（正常輸入），50m（HSC 輸入）；非屏蔽：300m（正常輸入）

數字輸出

輸出點數

16

36

類型

固態 – MOSFET

固態 – MOSFET

電壓范圍

20.4 ~ 28.8 V DC

20.4 ~ 28.8 V DC

大電流時的邏輯 1 信號

小 20 V DC

小 20 V DC

具有 10 KΩ 負載時的邏輯 0 信號

大 0.1 V DC

大 0.1 V DC

每點的額定電流（大）

0.5 A

0.5 A

燈負載

5 W

5 W

通態電阻

大 0.6 Ω

大 0.6 Ω

每點的漏電流

大 10 μA

大 10 μA

浪涌電流

8 A 長持續 100 ms

8 A 長持續 100 ms

過載保護

無

無

隔離（現場側與邏輯側）

500 V AC 持續 1 min

500 V AC 持續 1 min

隔離電阻

－

－

斷開觸點間的絕緣

－

－

隔離組

2

3

電感鉗位電壓

L+ - 48 V DC，1 W 損耗

L+ - 48 V DC，1 W 損耗

開關延遲（Qa.0-Qa.3）

斷開到接通長 1.0 μs
接通到斷開長 3.0 μs

斷開到接通長 1.0 μs
接通到斷開長 3.0 μs

開關延遲（Qa.4-Qc.7）

斷開到接通長 50 μs
接通到斷開長 200 μs

斷開到接通長 50 μs
接通到斷開長 200 μs

機械壽命（無負載）

－

－

額定負載下的觸點壽命

－

－

STOP 模式下的輸出狀態

上一個值或替換值（默認值為 0）

上一個值或替換值（默認值為 0）

同時接通的輸出數

16

24

電纜長度

500m（屏蔽），150m（非屏蔽）

500m（屏蔽），150m（非屏蔽）
