點擊圖片查看大圖一、概述

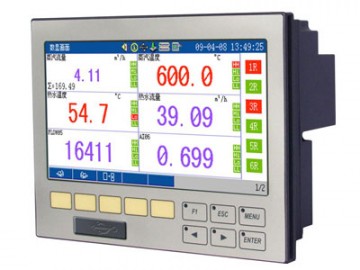

XME7000是一種采用高性能32位ARM微處理器和7英寸寬屏、480×240點陣TFT藍
色液晶顯示屏的多功能無紙記錄儀。
XME7000具有8路模擬量輸入、4路電流輸入、4路模擬量變送器或者控制輸出、
6路報警輸出、容量100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、
配電等功能；XME7000采用全中文操作界面，實現人性化操作。采用RS-232C/RS-485通訊接口，可實現遠程監控；內置32MB NAND FLASH作為歷史數據的存儲介質，可通過U盤實現數據轉存。
XME7000適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場
主要功能：
l 7英寸480X240點陣TFT單色LCD，屏幕亮度4級可調，高性能32位ARM處理器
l 全中文操作界面，二級字庫漢字位號，支持中英文兩種語言
l 流量運算功能，累積列表功能
l 報警列表功能
l 線性修正，斷線處理功能
l 四回路PID控制，4路變送輸出
l 報表拷貝功能
l USB接口，超長歷史記錄
二、技術規格
|
輸入信號 |
1．多8通道信號輸入，4通道電流輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，全隔離型 2．標準信號：(0～10)mA、(4～20)mA、(0～5)V、(1～5)V、(-10～10)V 3．毫伏信號：(0～20)mV、(0～100) mV 4．熱電偶：B、E、J、K、S、T、WRe5-26、R、N 5．熱電阻信號：Pt100、Cu50、JPt100 6．自定義信號類型 |
|
靜電放電抗擾度 |
3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級 |
|
模擬量輸出 |
4路模擬量變送器或者控制輸出 |
|
記錄間隔 |
用戶自定義；如將記錄間隔設置成1秒鐘，則12通道可記錄短時間為12天 |
|
采樣周期 |
1秒 |
|
精度等級 |
0.2級 |
|
存儲 |
1．存儲容量：內部Flash存儲器容量32MB 2．存儲方式：文件式存儲方式，更改記錄間隔不會改變歷史記錄 |
|
配電 |
額定電壓24VDC，大電流100mA，隔離型限流輸出 |
|
報警 |
多6通道，250VAC 3A 繼電器常開觸點 |
|
通訊 |
RS-232C和隔離型RS-485接口，通訊波特率為1200、9600、19200、57600、115200bps可選 |
|
供電 |
交流：220VAC±10%; 頻率范圍：50Hz±5%；大功耗：30VA |
|
工作條件 |
工作溫度：(0～50)℃；濕度：(10～85)%（無結露）。運輸和存儲溫度：(-20～60)℃；濕度：(5～95)%（無結露） |
|
尺寸 |
1． 外形尺寸：180×144×104（單位：mm） 2． 開孔尺寸：137×137（單位：mm） |
三、儀表選型表
|
XME-7000單色/彩色無紙記錄儀 |
||||||
|
XME-7000 |
本系列儀表代號 |
|||||
|
輸 入 |
-1 |
一路輸入 |
||||
|
-2 |
二路輸入 |
|||||
|
-3 |
三路輸入 |
|||||
|
-4 |
四路輸入 |
|||||
|
-5 |
五路輸入 |
|||||
|
-6 |
六路輸入 |
|||||
|
-7 |
七路輸入 |
|||||
|
-8 |
八路輸入 |
|||||
|
電流 |
-0 |
無電流輸入 |
||||
|
-1 |
一路電流輸入 |
|||||
|
-2 |
二路電流輸入 |
|||||
|
-3 |
三路電流輸入 |
|||||
|
-4 |
四路電流輸入 |
|||||
|
脈沖 |
-0 |
無脈沖輸入 |
||||
