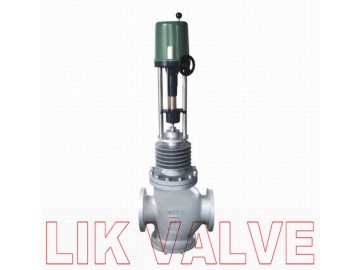

點擊圖片查看大圖德國萊克LIK品牌-進口電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
進口電動雙座調節閥 主要零件材料及結構圖
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
2 |
閥座 |
304 |
304 |
316 |
316L |
|
|
3 |
閥芯 |
304 |
304 |
316 |
316L |
|
|
4 |
導向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
5 |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
|
6 |
填料 |
PTFE/柔性石墨 |
||||
|
7 |
彈簧 |
65Mn |
304 |
316 |
316L |
|
|
8 |
螺母 |
304 |
304 |
316 |
316L |
|
|
9 |
閥桿 |
304 |
304 |
316 |
316L |
|
進口電動雙座調節閥 主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數 |
直線 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
302 |
484 |
759 |
1210 |
1936 |
|
等百 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
|
|
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
公稱壓力PN（MPa） |
1.6? 2.5? 4.0? 6.4 |
|||||||||||||
|
執行機構型號 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
||||||||
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
|||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||
|
固有可調比 |
50：1 |
|||||||||||||
|
工作溫度t（℃） |
普通型：鑄鋼-40-250；鑄不銹鋼-60-250??? 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450 |
|||||||||||||
|
輸入信號 |
0-10mADC、4-20mADC、220VAC（開關信號） |
|||||||||||||
|
電源電壓 |
220VAC? 50Hz |
|||||||||||||
進口電動執行機構主要性能指標參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
電源：AC220V 50Hz |
電源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
