板式橡膠支座

一、 板式橡膠支座的結構及性能

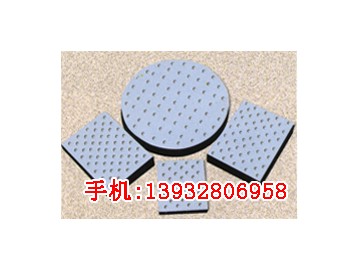

橋梁板式橡膠支座是由多層橡膠片與薄鋼板硫化、粘合而成,它有足夠的豎向鋼度,能將上部構造的反力可靠的傳遞給墩臺;有良好的彈性,以適應梁端的轉動,又有教大的剪切變形能力,以滿足上部構造的水平位移.

在上述的板式橡膠支座表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座.它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用.

板式橡膠支座不僅技術性能優良,還具有構造簡單、價格低廉、無需養護　易于更換　緩沖隔震、建筑高度低等特點.因而在橋梁界頗受歡迎,被廣泛使用。

二、 板式橡膠支座的分類及表示方法

1、 根據橋梁板式橡膠支座的結構型式分類如下:

球冠圓板式橡膠支座(TCYB系列)

普通板式橡膠支座---   矩形普通板式橡膠支座(GJZ系列)

圓形普通板式橡膠支座(GYZ系列)

     板式橡膠支座

圓形四氟板式橡膠支座(GYZF4系列)

聚四氟乙烯板式橡膠支座---    矩形四氟板式橡膠支座(GJZF4系列)

球冠四氟板式橡膠支座(TCYBF4系列)

2、 板式橡膠支座按膠種適用溫度分類如下:

a、氯丁橡膠: 適用溫度+60℃∽-25℃

b、天然橡膠: 適用溫度+60℃∽-40℃

c、三元乙丙橡膠: 適用溫度+60℃∽-45℃

三、 板式橡膠支座的適用范圍

1、 普通板式橡膠支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

2、 四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同. HPZ-A型，HPZ-B型遇水膨脹橡膠止水帶，鋼板膩子橡膠止水帶，土工布，軟式透水管
