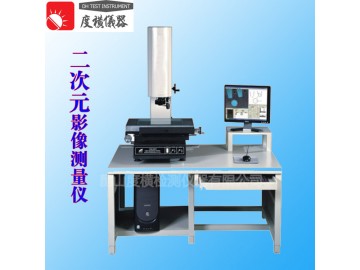

一、二次元測量儀簡單介紹

二次元測量儀又叫二次元量測儀或二次元測試儀，或者叫影像測量儀和視頻測量機，是用來測量產品及模具的尺寸的，測量要素包括位置度、同心度、直線度、輪廓度、圓度和與基準有關的尺寸等。

二、二次元測量儀應用領域

二次元測量儀廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表、儀器儀表、螺絲、彈簧、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、沖壓件、篩網、試驗篩、水泥篩、網板(鋼網、SMT模板)等。

三、二次元測量儀軟件數據介紹

A.基本功能:

●/相對/工作坐標轉換●公/英制轉換●度/度分秒轉換●點/點群●兩點/多點求線●三點/多點求圓及弧●B-spline線●兩點間的距離●兩線間的平均距離●點線間的距離●兩圓心距離●圓線距離●兩線的夾角及交點

B.特殊功能:

1.量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。

2.直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。

3.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。

4.調節CCD參數設定，提高自適應力;去除毛邊功能，以正確取得量測數據。

6.利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。

7.量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

8.測量數據化輸出，轉成EXCEL (.xls)。

9.SPC功能，直接輸出管制圖、制程能力指數，轉成WORD、EXCEL

10.機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e等其它軟件無縫聯接。

11.可轉入.DXF格式文件，與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差測量值。

12.提供平面內直線度、圓度、角度分析，進行有效之品質檢驗

13.機臺精度補償功能，提高量測精度。

14.可拍取圖片，在圖片上進行測量

四、二次元測量儀相關參數

1.工作臺：金屬臺面尺寸450 ×350;

2.圓形玻璃臺面尺寸:(mm)274;

3.X座標行程:(mm)：300;

4.Y座標行程：(mm)：200;

5.儀器外形尺寸(長)Х(寬)Х(高) mm：480Х 650 Х1000;

6.儀器重量：200;

7.Z座標升降行程:(mm)：170(調焦)

8.工作距離：95 mm (0.5um)

9.X、Y坐標示值誤差：≤(3+L/200)μm

10.影像系統：攝影機：彩色1/3″CCD攝影機(日本索尼芯片)

11.變焦物鏡倍率：0.7～4.5X(定格變倍，無需每次?；?

12.頻總倍率：30X～230X

14.物方視場：7～1.1mm

15.明：表面光源與透射光源均用LED，亮度可調

16.電 源：180V(AC)～260V(AC) 50HZ

17.測量軟體：VMS測量軟體，可測線、角、圓，隨圓、圓心距、角度、高度、平面距、空間距、平整度、球，自動逆向掃描等，自動輸出WORD/EXEL/CAD!

18. 配送服務:免費培訓,免費安裝

19.隨機標配：測量軟件 1套、軟件加密鎖 1只、影像采集卡 1張、數據采集卡 1張、電源線 1根、視頻線 1根、標準校正片 1片、使用手冊 1本

PS：以上價格僅供參考，具體價格以業務員報價為準，咨詢電話15151628498?。』蛘叩顷懤ド蕉葯M檢測儀器官方網站http://ksduheng.1688.com
