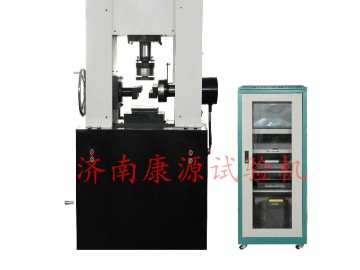

產品名稱：YZW-30A微機控制電子式巖石直剪儀產品簡介：YZW-30A微機控制電子式巖石直剪儀依據國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，該試驗機在國內外現有產品基礎上，采用雙路交流伺服電機驅動技術（國內首創）、傳感器技術、微機控制和軟件處理技術開發的新一代巖石和混凝土類試驗設備，可用于巖石結構面（如節理面、層里面、片里面、辟裂面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。該試驗設備充分聽取了工程應用部門和科研部門的意見，克服了傳統電液伺服驅動的不平穩、漏油和故障率高且難以排除的缺點，本機結構緊湊、樣式美觀，維護簡單、操作方便，整個試驗過程可用微機在WindowsXP/Win7下自動控制；屬國內首創，并具有國際先進水平。
技術參數
1.法向載荷P：6~300KN（2-FS）
2、法向過載保護：超滿負荷2%
3、法向工作行程S：0~100mm
4、橫向載荷Q：6~300KN（2-FS）
5、橫向過載保護：超滿負荷2%
6、橫向工作行程S：0~150mm
7、法向空間 ： ≤450mm
8、橫向空間 ： ≤200mm
9、力控速率調節范圍：0.005～5%FS/s
力控速率控制精度：
速率＜0.05%FS/s 時，為設定值的±2%以內，
速率≥0.05%FS/s 時，為設定值的±0.5%以內；
10、變形速率調節范圍：0.005～5%FS/s
變形速率控制精度：
速率＜0.05%FS/s 時，為設定值的±2%以內，
速率≥0.05%FS/s 時，為設定值的±0.5%以內；
11、位移速率調節范圍：0.001～50mm/min
位移速率控制精度：
速率＜0.5mm/min 時，為設定值的±1%以內，
速率≥0.5mm/min 時，為設定值的±0.2%以內。
12、剪切載荷速度V：0.01kN/s～30kN/s（可調）
13、載荷指示精度：±1%
14、載荷示值分辨率：試驗力的1/500000
15、位移測量精度：±1%
16、位移分辨率：0.005μm
17、 變形測量誤差：±1%
18、 變形分辨力：變形的1/500000
19、變形測量范圍：2-FS
20、加載方式：雙路交流伺服電機加載閉環控制。
21、直剪盒θ50X50mm
    （可根據用戶要求定制）
22、電機功率：1.5KW
23、工作電壓：~220V
24、整機重量：900Kg
25、外形尺寸：1100x702x1800mm
