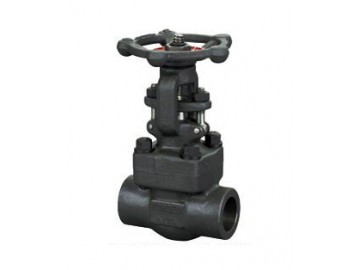

點擊圖片查看大圖一、Z11Y鍛鋼內螺紋閘閥產品簡介：
Z11Y鍛鋼內螺紋閘閥流體阻力小，啟、閉所需力矩較小，可以使用在介質向兩方向流動的環網管路上，也就說介質流向不受限制。全開時，密封面受工作介質的沖蝕比截止閥小。形體結構比較簡單，制造工藝性較好，結構長度比較短。
二、Z11Y鍛鋼內螺紋閘閥標準材質細表 :
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304（L） |
F316（L） |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
閥座 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304（L） |
A182F316（L） |
|
4 |
閥桿 |
A182F6 |
A182F304 |
A182F304（L） |
A182F316（L） |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A276f304 |
A276F304（L） |
A276F316（L） |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
銷釘 |
A276420 |
A276 304 |
||
|
9 |
填料壓套 |
A276410 |
A182F304（L） |
A182F316（L） |
|
|
10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料壓板 |
A105 |
A182F11 |
A182F304（L） |
A182F316（L） |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|
||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
三、Z11Y鍛鋼內螺紋閘閥尺寸（MM）和重量（KG）
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
|
|
H（開） |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
|
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|
