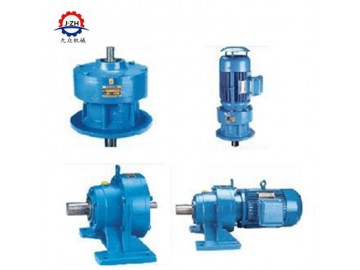

XWD擺線針輪減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在冶金、礦山、石油、化工、船舶、輕工、紡織、印染、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

XWD1-12減速機：XWD1 XWD2 XWD3 XWD4 XWD5 XWD6 XWD7 XWD8 XWD9 XWD10 XWD11 XWD12

減速比范圍 ：9 11 17 23 29 35 43 47 59 71 87

XWD擺線針輪減速機性能特點

1、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減率達94%。

2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，

振動和噪音低，各種規格的機型噪音小。

3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒

與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。

4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

技術參數

功 率：0.37KW～55KW

轉 矩：150N·m～20000N·m

功  率：

0.25kw,0.37KW,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,

3kw,4kw,5.5kw,7.5kw,11kw,15kw,18.5kw,22kw,,30kw,37kw

扭  矩：

80~22000N.m

傳動比：

7,9,11,17,23,25,27,29,35,43,47,49,71,87

備  注： 可底腳、法蘭安裝可配各類電機或雙軸型

 XWD6-17 XWD6-23 XWD6-25 XWD6-29

XWD6-35 XWD6-43 XWD6-47 XWD6-59

XWD6-71 XWD6-87 XWD7-9 XWD7-11

XWD7-17 XWD7-23 XWD7-25 XWD7-29

XWD7-35 XWD7-43 XWD7-47 XWD7-59

XWD7-71 XWD7-87 XWD8-9 XWD8-11

XWD8-17 XWD8-23 XWD8-25 XWD8-29

XWD8-35 XWD8-43 XWD8-47 XWD8-59

XWD5-17-Y7.5-CZ

XWD/BWD號中的X或者B代表X系列或者B系列行星擺線針輪減速機。

W代表臥式底腳安裝。

D是電機代號，新國茂型號表示方法中電機代號直接添在功率前，即Y(普通型電機)7.5

17為速比，單級行星擺線針輪減速機速比范圍為7~87，雙級速比范圍為99（9*11）~7569（87*87）（相關連接：擺線針輪減速機速比的計算方法）

Y7.5中Y為電機代號即Y2系列三相異步電動機（YEJ平面電磁制動電機、YVP變頻調速電機、YB防爆電機等），7.5為電機功率，默認為4P電機。CZ表示配置國茂擺線減速機專用長軸電機（即直聯型電機）,不帶CZ表示配置帶電機接頭型。

型號衍生

雙軸型型號為XWE、BWE

雙級臥式行星擺線針輪減速機名稱為XWED、BWED,三級為XWSD、BWSD

配置臥式行星擺線針輪減速機時其他安裝形式有：D(倒裝)、C1/C2（側裝）、L（立裝）、Y(仰裝)

同系列臥式減速機型號為XLD/BLD

裝配時請注意以下各項

1） 裝配前，將全部零部件清洗干凈。

2） 對滾動及滑動表面涂潤滑油，以形成初步潤滑條件。

3） 兩篇擺線輪的標記字頭必須成180°，并字頭向上。

4） 注意調整橡膠油封中彈簧的松緊，并涂抹油脂。

5） 裝配結束后注入潤滑油或潤滑脂，臥式油位達到游標要求的高度。立式油位達到油標中線。
