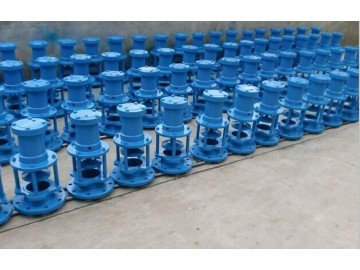

點擊圖片查看大圖一、H742X液動池底排泥閥用途
本閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是結合國外先進技術自主開發生產，是現目前國內質量穩定的排泥閥。還可為用戶按需生產和加工定制。
二、H742X液動池底排泥閥引用標準
設計與制造標準： GB12235-89
法蘭連接標準： GB/T17241.6-98
試驗和檢驗標準： GB13927-92
閥門材料標準： GB12226-89
三、H742X液動池底排泥閥作用原理
H742X液動池底排泥閥由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上，保用期十八個月。
四、H742X液動池底排泥閥主要技術參數
|
閥體部分 |
型號 |
H742X-10 |
H742X-16 |
|
|
公稱壓力（MPa） |
1.0 |
1.6 |
||
|
試驗 壓力 |
密封（MPa） |
1.1 |
1.76 |
|
|
強度（MPa） |
1.5 |
2.4 |
||
|
適用介質 |
水 |
|||
|
溫度（°C） |
<80 |
|||
|
驅動部分 |
驅動介質 |
水（使用壓縮空氣，訂貨時注明） |
||
|
驅動壓力（MPa） |
0.3—1.0 |
|||
|
介質溫度（°C） |
<50 |
|||
|
控制部分 (另配) |
控制器輸入電壓（V） |
Ac220 |
||
|
電磁閥線圈電壓（V） |
Ac220 |
|||
|
電磁閥線圈功力（W） |
10—15 |
|||
五、H742X液動池底排泥閥主要零件材料
|
零件名稱 |
閥座 |
閥瓣 |
閥桿 |
缸體 |
活塞板 |
活塞皮碗 |
|
材料牌號 |
HT200 |
HT200 |
不銹鋼 |
HT200 |
HT200 |
耐磨丁晴橡膠 |
