一、概述

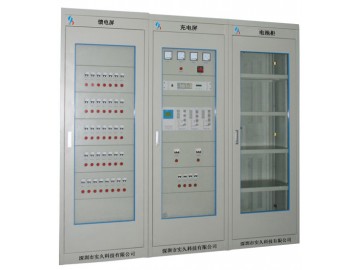

    直流屏又叫做直流電源屏、直流配電屏。它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是發電廠、變電站、院、高層建筑、礦井等諸多用電場所的重要選擇。

它主要由電源進線系統（交流進線）、電源雙路互投系統、充電機控制系統、充電機、直流分配系統、絕緣監測系統、綜合控制器（系統監視控制系統，為直流屏的大腦）、閃光系統、通訊系統、蓄電池這幾大部分組成。

二、適用范圍

主要用于直流供電系統中做為直流操作供電設備、各種場合經常負荷供電設備、應急供電設備及備用供電設備。

公司產品均符合以下標準：

1.標準DL/T459—2000《電力系統直流電源柜訂貨技術條件》

2.國家標準CB/T19826—2005《電力工程直流電源通用技術條什及安全要求》

3.GB/T19826—2005《電力工程直流電源通用技術條件及安全要求》

4.《國家電網公司直流電源技術標準》(簡稱企標)

三、結構特點

1. 220V和110V直流系統應采用蓄電池組。48V及以下的直流系統，可采用蓄電池組，也可采用由220V或110V蓄電池組供電的電力用直流電源變換器(DC/DC變換器)。

2.供電距離較遠的輔助車間，當需要直流電源時，宜獨立設置直流系統。

3.蓄電池組正常應以浮充電方式運行。

4. 鉛酸蓄電池組不宜設置端電池；鎘鎳堿性蓄電池組宜減少端電池的個數。

5. 直流系統標稱電壓

a.控制負荷的直流系統宜采用110V。

b.動力負荷的直流系統宜采用220V。

c.控制負荷和動力負荷合并供電的直流系統宜采用220V。

6.充電裝置

（1）應滿足蓄電池組的充電和浮充電要求。

（2）應為長期連續工作制。

（3）充電裝置應具有穩壓、穩流及限流性能。

（4）應具有自動和手動浮充電、均衡充電和穩流、限流充電等功能。

（5）充電裝置的交流電源輸入宜為三相制，額定頻率為50Hz，額定電壓為380(1±10%)V。小容量充電裝置的交流電源輸入電壓可采用單相220(1±l0%)V。

（6）l組蓄電池配置1套充電裝置的直流系統，充電裝置的交流電源宜設2個回路，運行中l(wèi)回路工作，另1回路備用。當工作電源故障時，應自動切換到備用電源。

7.蓄電池容量選擇條件

a.應滿足全廠(所)事故全停電時間內的放電容量；

b.應滿足事故初期(Imin)直流電動機啟動電流和其他沖擊負荷電流的放電容量；

c.應滿足蓄電池組持續放電時間內隨機(5s)沖擊負荷電流的放電容量；

d.應以嚴重的事故放電階段，計算直流母線電壓水平。

e.自動化要求

（1）直流系統中宜按每組蓄電池組設置一套微機監控裝置。

（2）直流系統微機監控裝置應具有下列基本功能：

① 測量：直流系統母線電壓、充電裝置輸出電壓和電流及蓄電池組電壓和電流。

②信號：直流系統母線電壓過高和過低、直流系統接地、充電裝置運行方式切換和故障等。

③控制：充電裝置的開機、停機和運行方式切換。

④接口：通過通信接口，將信息傳至上位機。

9.直流系統設有微機監控裝置時，各自動化裝置的報警信號及其他信息等，均應先傳至直流系統的監控裝置，然后通過通信接口傳至上位機。

四、訂貨須知

1. 功能、功率、型號及數量。

2. 設計圖紙及品牌配件要求。

3. 其他特殊要求。

4. 用戶在訂購產品時，請詳細填明訂貨單位，收貨單位，單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，傳真，開戶行，帳 號及代表人。
