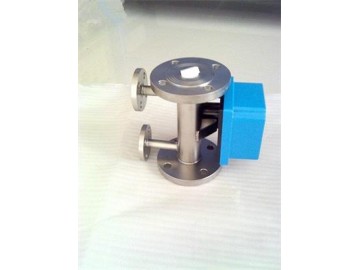

氯甲烷轉子流量計測量部分特點：

　　1、氯甲烷轉子流量計堅固的全金屬結構設計型浮子流量計

　　2、氯甲烷轉子流量計采用獨立概念設計的測量管指示器

　　3、氯甲烷轉子流量計可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統

　　4、低壓力損失設計

　　5、短行程、小型結構設計、儀表總高度250

　　6、氯甲烷轉子流量計磁性耦合結構確保數據傳輸、信號更加穩定

　　7、保溫或伴熱夾套

　　8、氯甲烷轉子流量計垂直、水平、各種安裝方式更適合不同使用場合

　　9、氯甲烷轉子流量計適用于小口徑和低流速介質流量測量

　　10、工作可靠，維護量小，壽命長

　氯甲烷轉子流量計◇防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6

　　11、對于直管段要求不高

　　12、較寬的流量比10：1

氯甲烷轉子流量計 體積流量Q的基本方程式為：
式中α 儀表的流量系數，因浮子形狀而異；
ε 被測流體為氣體時氣體膨脹系數，通常由于此系數校正量很小而被忽略，且通過校驗已將它包括在流量系數內，如為液體則ε= 1
△F 流通環形面積，m2 ；
g 當?shù)刂亓铀俣龋?span>m/s2；
Vf 浮子體積，如有延伸體亦應包括，m3；
ρf 浮子材料密度，kg/m3；
ρ氯甲烷轉子流量計被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3；
Ff 浮子工作直徑（ 直徑）處的橫截面，m2；
Gf 浮子重量，kg。
氯甲烷轉子流量計流通環形面積與浮子高度之間的關系如式（3）所示，當結構設計已定，則d、β為常量。
式中有h的二次項，一般不能忽略此非線性關系，只有在圓錐角很小時，才可視為近似線性。

氯甲烷轉子流量計式中d 浮 （即工作直徑），m;
h 浮子從錐管內徑等于從浮 直徑處上升高度，m;
β 錐管的圓錐角；
a、b 為常數
　　氯甲烷轉子流量計從（1），（2），（3）公式可知，在一定的條件下，浮子在錐管內的高度與體積流量有一定的比例對應關系。讀出浮子的高度，就可以知道相對應的體積流量，再通過轉換器，將浮子的高度轉換成所對應的體積流量所對應的刻度，這就是氯甲烷轉子流量計的檢測原理。
轉換指示器
氯甲烷轉子流量計轉換器實際上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分：有就地顯
示型和遠傳信號輸出型：
就地顯示型：由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時電動指針通過刻度盤指示出此時流量

　　智能型氯甲烷轉子流量計主要技術參數：

　　◇測量范圍：水（20℃）1-200000 l/h

　　 氯甲烷轉子流量計空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制

　　◇量 程 比：標準型10:1

　　◇精 度：標準型1.0級；特殊型0.5級

　　◇壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa

　　 氯甲烷轉子流量計特殊型：DN15－DN50 25MPa DN80-DN200 16MPa

    夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商

　　◇氯甲烷轉子流量計壓力損失：7kPa-70kPa

　　◇介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃

　　 氯甲烷轉子流量計高溫型 400℃

　　◇氯甲烷轉子流量計介質粘度：DN15：η<5mPa.s(F15.1-F15.3)

　　η<30mPa.s(F15.4-F15.8)

　　 DN25：η<250mPFa.s

　　 DN50-DN150：η<300mPa.s

　　◇環境溫度：液晶型－30℃－+85℃

　　 指針型－40℃－+120℃

　　◇連接形式：標準型：DIN2501標準法蘭

　　氯甲烷轉子流量計特殊型：由用戶指定的任意標準法蘭或螺紋

　　◇電纜接口：M20*1.5

　　◇供電電源：標準型：24VDC二線制4－20mA（10．8VDC－36VDC）

　　 交流型：85－265VAC 50HZ

　電池型：[email protected]鋰電池，可連續使用三年以上。

　　◇氯甲烷轉子流量計報警輸出：上限或下限瞬時流量報警

　　集電極開路輸出 0mA@30 VDC內部阻抗100歐）

　　繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）

　　◇脈沖輸出：累積脈沖輸出 50毫秒

　　◇液晶顯示：瞬時流量顯示數值范圍：0－50000

　　累計流量顯示數值范圍：0－99999999(可帶小數點）

　　◇防護等級：IP65
