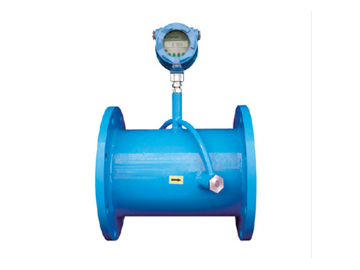

管道式超聲波流量計是引進新的流量測量技術與低成本的便送器封裝于一體，可直接安裝在測量點上。管段式超聲波流量計的流量無運動部件，無須日常維護，儀表上的微處理器提供的數字化信號編碼和互相關檢測程序，可以提供長期無飄移測量。可測流體為幾乎所有的清潔均勻液體。

工作原理：

SDS-100Y型管道式超聲波流量計基本原理及類型超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。根據檢測的方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。起聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種。

典型應用：

1、飲用水、河水、海水、地下水、冷卻水、高溫水、污水；
2、潤滑油、柴油、燃油；
3、化工液體；
4、其他均質流體。

管道式超聲波流量計特點說明:
1、多種供電方式：單節3.6V鋰電池可工作6年,采用兩線制4-20mA，RS232、RS485輸出式，無需電池也可正常工作;

2、測量內容豐富：可循環顯示累積流量、累積熱量、瞬時流量、瞬時熱量、供回水溫度、當前溫差、故障運行時間、工作狀態、日期、時間等;

3、防護等級高: 防護等級可達到IP68，可浸入水下2米工作;

4、結構堅固:測量管段采用精密鑄造工藝，無泄漏，無壓力損失和活動部件，十年免維護設計

5、人性化設計:磁性棒操作，內部雙按鍵，操作方便；故障自診斷。

6、 普通金屬管道如：碳鋼、不銹鋼、鑄鐵、銅、鋁等；
7、 其他非金屬管道如：PVC、PR、玻璃鋼、水泥等管道。

管道式超聲波流量計技術參數：

1、測量精度：優于1% ；

2、重 復 性：優于0.2% ；

3、測量周期：500ms(每秒2次) ；

4、工作電源：24VDC或220VAC(可選)；

5、功 耗：工作電源50mA ；

6、流速范圍：0～32m/s(流速分辨率0.001m/s) ；

7、顯 示：本地2×10漢字型背光顯示器可顯示：正、負累積量、瞬時流量、流速、累計工作實間、日期、工作狀態錯誤代碼、超聲波信號強度與質量等；

8、操 作：16鍵輕觸鍵盤 ；

9、信號輸入：3路4-20mA模擬輸入可選(精度0.1%)
2路三線制PT100電阻信號輸入可選 ；

10、信號輸出：隔離RS485輸出可選(MODBUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家同類產品的通訊協議)，2路隔離型可編輯OCT輸出可選(其中一路脈沖寬度在6毫秒-1秒之間可設定，出廠默認值200毫秒)，可擴展1～3路4-20mA輸出可選(無源)；

11、連接方式：法蘭式/活接式(衛生型)可選；

12、其他功能：可通過E-mail傳送來的代碼文件實現軟件升級；
可記錄前64天、前32個月、前兩年累計流量和工作狀態，可記錄前16次以上、斷電時間和流量，并可實自動或手動流量補加?？删幊虄?nèi)置定量控制器，可以使用外部輸入信號或者NODBUS指令啟動；

13、斷電保護：斷電10萬小時數據不丟失；

14、介質溫度：-40℃～160℃；

15、防護等級：IP65；

16、電氣接口：M20×1.5。

如何正確安裝：

超聲波流量計安裝距離什么樣才是合適的，還有怎樣對超聲波流量計探頭位置進行確定，都將會影響其今后的使用,具體介紹如下：

1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離。

2、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。

3、超聲波流量計在水平管道上，一般應選擇管道的中部，避開頂部和底部。

管道式超聲波流量計傳感器：

管道式超聲波流量計選型編碼：
