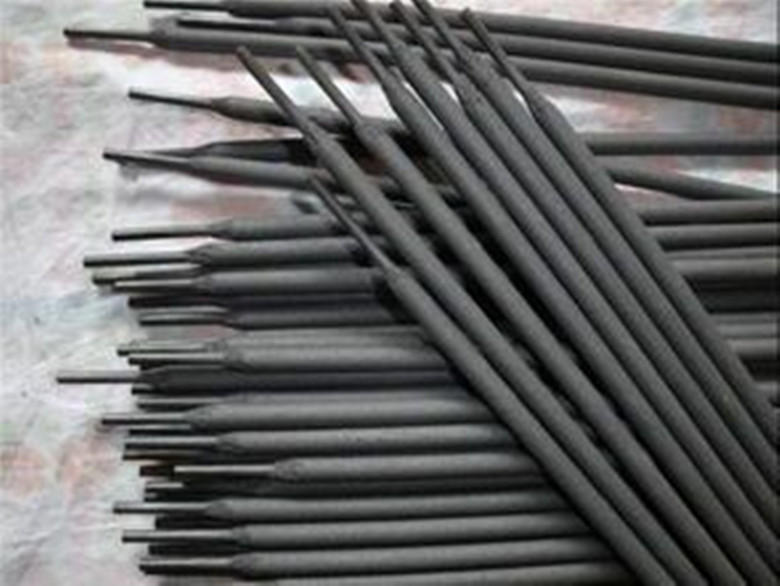

點(diǎn)擊圖片查看大圖J557符合 GB E5515-G 相當(dāng) AWS E8015-G
說明: J557是低氫鈉型藥皮的低合金鋼焊條。采用直流反接，可進(jìn)行全位置焊接。
用途: 適用于焊接中碳鋼和15MnTi，15MnV等低合金鋼結(jié)構(gòu)。
熔敷金屬化學(xué)成分(%)
|
化學(xué)成分 |
C |
Mn |
Si |
S |
P |
|
保證值 |
≤0.12 |
≥1.00 |
0.3~0.7 |
≤0.035 |
≤0.035 |
熔敷金屬力學(xué)性能
|
試驗(yàn)項(xiàng)目 |
Rm(MPa) |
ReL或Rp0.2(Mpa) |
A(%) |
KV2(J) |
|
保證值 |
≥540 |
≥440 |
≥17 |
≥27(-30℃) |
|
一般結(jié)果 |
550~620 |
≥450 |
22~32 |
80~200 |
熔敷金屬擴(kuò)散氫含量: ≤6.0ml/100g(甘油法)
X射線探傷: Ⅰ級(jí)
參考電流 (DC+)
|
焊條直徑(mm) |
φ3.2 |
φ4.0 |
φ5.0 |
|
焊接電流(A) |
80~140 |
110~210 |
160~230 |
注意事項(xiàng):
1.焊前焊條須經(jīng)350℃左右烘焙1h，隨用隨取。
2.焊前須對(duì)焊件清除鐵銹、油污、水分等。
3.焊接時(shí)須用短弧操作，以窄焊道為宜
免責(zé)聲明：（1）以上所展示的信息由企業(yè)自行提供，內(nèi)容的真實(shí)性、準(zhǔn)確性和合法性由發(fā)布企業(yè)負(fù)責(zé)，環(huán)球塑化網(wǎng)對(duì)此不承擔(dān)任何保證責(zé)任。我們?cè)瓌t上建議您優(yōu)先選擇“塑企通”會(huì)員合作! （2）同時(shí)我們鄭重提醒各位買/賣家，交易前請(qǐng)?jiān)敿?xì)核實(shí)對(duì)方身份，切勿隨意打款或發(fā)貨，謹(jǐn)防上當(dāng)受騙。如發(fā)現(xiàn)虛假信息，請(qǐng)向環(huán)球塑化網(wǎng)舉報(bào)。
簡(jiǎn)繁切換
