定量醬油灌裝機_配套/車用尿素溶液灌裝機流水線
組成單機:六頭全自動液體灌裝機+JIAY-X1單頭旋蓋機
一、JIAY-6A型六頭全自動直列式液體灌裝機
本款灌裝機是我公司自主設計研發的產品之一,此灌裝機灌裝方式先進、操作簡單、計量準、自動化程度高。為客戶大限度的節約了生產勞動成本,受到了所有用戶的好評。
1、配置、性能及特點簡介:
1) 采用德國原裝SIEMENS(西門子)PLC控制,使設備更加可靠,智能化軟件程序,具有缺瓶不灌裝,堵瓶等異常動作主機自動停止報警并顯示故障原因裝置,確保系統性能穩定以及生產過程的安全。
2) 采用觸摸屏(人機界面),是操作更為方便、簡單,且界面友好,操作內容豐富,手動完成各種設置、數字顯示灌裝量。
3) 采用臺灣AirTAC(亞德客)氣動控制元件,光電開關均采用日本歐姆龍的,故障率低,性能更穩定。
4) 微電腦控制每個灌裝頭,每個灌裝頭都可以單獨使用完成灌裝。本機還裝有速度調節閥,避免灌裝速度過快出現激流造成泡沫的物料飛濺。
5) 采用嵌入式灌裝,嵌入深度也可自由調節,徹底解決了在瓶口上灌裝時產生泡沫,導致溢出影響灌裝精度的問題。各種形狀規格容器皆可通用,根據瓶的大小高低來調節灌裝嘴與瓶口以及瓶與瓶之間的距離。
6) 灌裝頭裝有悶頭裝置,在物料灌裝過程中有效防止滴漏、防拉絲。以達到無任何滴漏,保證包裝外表的整潔及產品的形象。
7) 采用高位罐自動上料,由氣動角座閥來自動控制水位,并保持液面平衡,有效防止物料溢出,節省人工,使灌裝計量更加準確。還專門配置料箱蓋,防止粉塵、飛蟲落入物料內。
8) 本機均采用不銹鋼材料,與物料接觸的地方均采用316L不銹鋼,抗腐蝕能力強,箱體均采用304L不銹鋼。
9) 電動調節容量系統,具有實時的數據跟蹤功能,使更換品種只需從觸摸屏設定即可實現,準確、方便、快捷。
10) 灌裝方式為下潛式灌裝,下潛深度可任意調節,灌裝完后,灌裝閥自動關閉,灌裝頭自動抬起,有效減少泡沫的產生,滿足不同特性物料的灌裝。
11) 步進式供送,主段輸送線采用變頻技術,控制效率更高,后序(壓蓋、噴碼、檢驗、封箱等)采用特有的雙錯位配接使整條線工作更為準確順暢。
12) 根據客戶需要可配套使用自動理瓶機、自動放蓋、自動旋蓋機、自動鋁箔封口機、自動貼標機、自動噴碼機等形成流水線作用。
2、技術參數:
參數名稱 |
單位 |
JIAY-6A |
頭數 |
頭 |
6 |
灌裝容積 |
ML |
50-1000 |
生產能力 |
瓶/H |
500-1500 |
定量誤差 |
% |
±0.5% |
電源電壓 |
V |
380V |
消耗功率 |
KW |
3KW |
氣源壓力 |
MPa |
0.5-0.8MPa |
耗氣量 |
m3/h |
≤2m3 |
環境溫度 |
℃ |
-10-40℃ |
3、灌裝機主要配置表:
名稱 |
品牌 |
可編程控制器PLC |
臺灣臺達 |
觸摸屏 |
臺灣威倫 |
變頻器 |
法國施耐德 |
壓力開關 |
臺灣亞德客 |
氣缸 |
臺灣亞德客 |
電磁閥 |
臺灣亞德客 |
繼電器 |
臺灣亞德客 |
接觸器 |
法國施耐德 |
開關電源 |
中國 |
斷路器 |
法國施耐德 |
調量光電 |
日本歐姆龍 |
氣管 |
中國 |

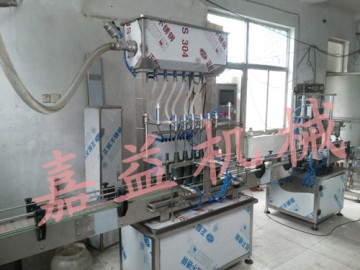

4、圖片資料:
5、灌裝原理及適用范圍:
a、原理:該灌裝機采用的是自流式灌裝,是靠液體自身重量從灌裝機料斗內流進包裝容器內,以時間長短控制包裝計量;該灌裝機每個灌裝出料口都可以單獨使用,并裝有灌裝速度調節閥,可以根據包裝規格大小適當調節灌裝速度。
b、適用范圍:該機對于水劑液體有理想的灌裝效果,采用不銹鋼材料,做了防腐處理,耐腐蝕性強,特別適用于、肥料、化工、食品等行業。
二、JIAY-X1單頭全自動/半自動旋蓋機
該旋蓋機是本公司自行開發研制的單頭全自動/半自動旋蓋機,是采用新一代微電腦技術和數控技術而完成的高科技產品,適用多種瓶型。
1、配置、性能及特點簡介:
a、 采用微電腦處理器控制, 光電檢測使系統的系統穩定性、可靠性及安全性等都大為提高。
b、 具有多種輸入信號功能,可配接各種傳感器。
c、 采用先進的微機技術,可滿足各種不同的旋蓋要求,具有扭力距調節功能,具有超力距自動打滑功能。
d、 操作簡單,容易掌握,功能齊全,通用性好,控制精度高。
e、 采用計算機全數字自動調校功能,保證系統可靠、安全運行。
f、 在自動旋蓋出現故障時可人工操作的不影響生產的半自動旋壓蓋功能。
2、技術參數:
參數名稱 |
單位 |
JIAY-X1 |
瓶蓋尺寸 |
mm |
20-70mm(可定做) |
瓶體高度 |
mm |
50-320mm (可定做) |
瓶體直徑 |
mm |
35-130mm(可定做) |
生產效率 |
瓶/H |
600—1000瓶/小時 |
功率 |
KW |
0.35 |
電壓 |
V |
380 |
外形尺寸 |
mm |
750*750*1600mm |
3、圖片資料:
4、旋蓋機適用范圍:
適用范圍:該設備適用于化工、、食品等塑料瓶或桶的快速自動旋蓋,既可單機使用,也可與其它自動灌裝機、貼標機等生產設備連線使用。
三、售后服務標準說明
1、設備保修期:
供方負責設備的保修期為:設備安裝調試驗收合格后整機保修一年,電氣元件保修三個月。保質期內,不是人為的損壞,供方負責設備的免費保修服務。保質期外,需方提供路費及維修費,供方派人上門維修。
2、技術服務:
需方可以安排操作人員和維修人員到廠免費進行崗前技術培訓。內附有說明書,安裝操作簡單,亦可以根據說明書操作。
3、其他需求:
用戶滿意是我們工作的標準,雙方可經常保持聯系,遇到問題,可以電話聯系,及時解決實際問題。供方對設備實行終生服務,并以成本價提供備品備件。
選用濟南嘉益灌裝線設備具有強有力的售后服務做保證,可免除您的后顧之憂!
