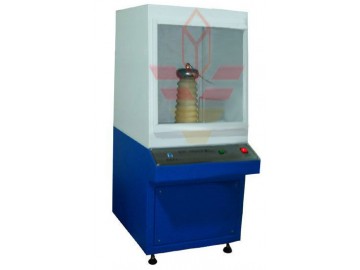

    絕緣子材料檢測新型設備電暈老化機|新鮮呈現
    點擊圖片查看大圖
    產品/服務: 瀏覽次數:512電暈老化試驗機
    型 號: DX8427A
    規 格: 美標
    品 牌: 大顯
    單 價: 1.00元/臺
    起訂量: 1 臺
    供貨總量: 9 臺
    發貨期限: 自買家付款之日起 3 天內發貨
    更新日期: 2017-08-07  有效期至:長期有效
    聯 系 人: ( 登錄可見 )
    公司電話: ( 登錄可見 )
    即時通訊: ( 登錄可見 )


    «上一個產品     下一個產品»
    產品屬性
     產品型號:  DX8427A
     產品規格:  美標
     產品品牌:  大顯
    產品優勢
    交流電暈老化試驗機,本年度具代表性設備于2015年6月1日正式上市!
    詳細信息

    絕緣子材料檢測新型設備電暈老化機|新鮮呈現

    一、 設備概述:設計制造工程師:131 2802 9250    生產部:0769-33220970

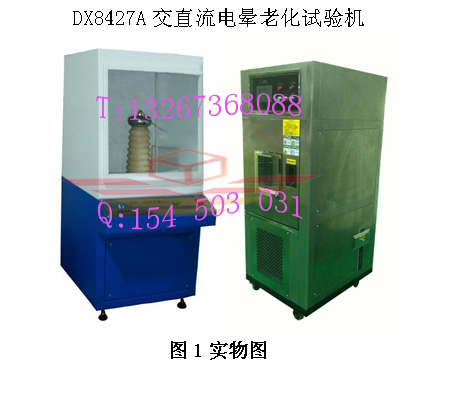

    本設備適用于科研單位,對研制的固體絕緣材料耐電暈老化測試系統能實現不同的電暈試驗條件,能夠同時對5路試樣進行電暈老化試驗,同時該系統也能用于固體絕緣材料對電暈放電的耐壓性測試;能夠?qū)TV硅橡膠在不同條件下的電暈老化現象進行系統的試驗研究。同時,大顯生產的本系統的研制有望為國內研究固體絕緣材料的耐電暈老化問題提供一個標準的試驗平臺,進而有助于開展各類固體絕緣材料的耐電暈老化特性的研究工作。主要組成:1)電暈發生裝置,2)測量系統,3)保護系統,4)環境控制及監測系統。固體絕緣材料耐電暈老化測試系統的實際裝置如圖1實物圖.


    二、 設備參照標準 參照美國ASTM D2275-01《固體電絕緣材料表面對局部放電(電暈)的耐壓性測試方法標準》

    三、 技術參數

       (一)電暈發生裝置

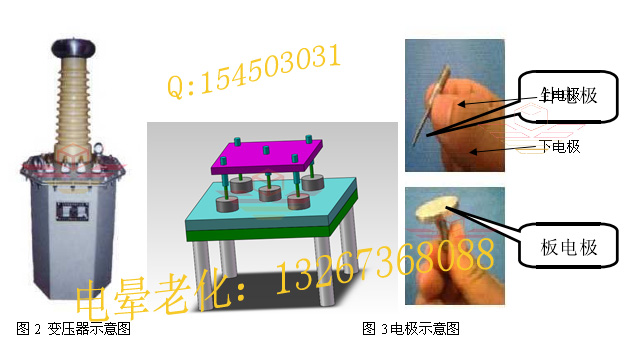

        1、采用YDT-5/50型工頻無暈試驗變壓器, 電壓范圍:0~50KV

         2、跳閘后調壓器自動回零;

         3、零位合閘,具有自動升降電壓;

         4、進口漏電保護器,可靠保護人身安全;

         5、過流保護,門限等安全保護功能;

         6、電壓、電流顯示,測量精度±0.2%,擊穿電壓保持;

         7、試驗電極:電極采用傳統的針-板模式以模擬現場中的電暈放電。¢1.5的不銹鋼針電極作為上電極,

             曲率半徑是0.2mm,銅板電極是下電極,直徑是30mm。整個電極系統包含5組針-板電極

         8、電極間距: 100mm

         9、電極數量:3

        10、針尖電極與試品之間距離可調 ,可調節距離為10 . 0mm

         8、高壓變壓器額定容量:5KVA;

         9、額定輸入/輸出電壓:200V/50KV;

         10、額定輸入/輸出電流:20A/0.04A

         11、控制系統:采用西門子PLC控制

         12、升壓速度五檔可選:5V50V、100V500V、10002000V;

         13、帶有方便拆裝的油浴槽(材質為:不銹鋼);

         14、儀器部件:由電動接觸式調壓器、控制箱、保護電阻、電極箱組成;



    (環境控制裝置


    1、溫度傳感器:采用臺灣P T-100高精度傳感器

    2、調溫調濕方式:平衡調溫調濕方式(BTHC)PID智能調節

    3、溫度范圍: -10℃~150 ℃可以設定

    4、濕度范圍 20 ~ 98% RH

    5、溫濕度控制精度:±0.2℃;±2.5%RH

    6、溫濕箱內均勻度:±0.5℃~±0.2℃;±4.0%RH

    7、控制器解析精度:±0.01%℃;±1%R.H

    8、升溫速率:≥2.5°C/min

    9、降溫速率:平均1°C/min

    10、溫度偏差 -10 ~ +99 ℃時≤± 0.5 ℃,100 ~ +150 ℃時≤± 1.0 ℃

    11、濕度偏差 ± 2.5% RH >75% RH ), ± 4.0% RH (≤ 75% RH )

    12、外殼材料冷軋鋼板靜電高溫烤漆  內箱材料不銹鋼板 ( SUS304)

    13、隔熱材料高密度聚氨酯泡沫+玻璃纖維

    14、觀察窗為三層真空玻璃視窗

    15、箱內照明:廣角投射照明設備,門雙層采用密封門

    16、試驗箱內空間尺寸:500*500*600mm

    17、試驗室內壁作絕緣處理,耐壓等級達到50KV.

    ()尺寸: 電暈發生裝置850*740*1500mm; 環境控制裝置: 700*1100*1700mm;


    (數據采集系統

    1、使用研華16位PCI高精度數據采集卡,輸入信號的電壓范圍為±5V 或±10V,采樣率為 3MS/s。能夠同時對多路電暈電流電壓信號進行采集,并將測量結果送入計算機進行處理。

    2、友好的LabView 軟件界面能夠顯示電暈電壓波形;能夠顯示電暈放電電流正、負半周的電荷量以及放電能量隨時間的變化趨勢圖。

    3、試驗后可以將試驗數據生成報告并打印或保存。

    (設備主要配件

    1、電暈發生裝置  1

    2、環境控制裝置

    3、品牌電腦一臺

    4、專業采集軟件 一套

    5、放電棒一支

    6、針電極、平板電極各3
