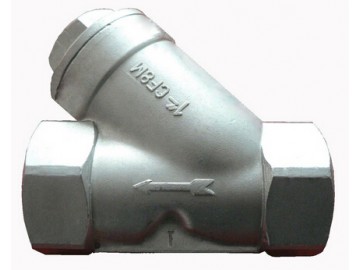

點擊圖片查看大圖不銹鋼螺紋過濾器概述：
TYG型螺紋過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量?jī)x器、泵機、閥門、疏水器等設備。
螺紋過濾器特點：
1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積?。亓枯p。
2、過濾網材質，有奧氏本304、316、316L。
3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。
螺紋過濾器主要零件部件材料表：
|
主要零件部件材料表 |
Parts |
Materials |
|
Body |
carbonstoeIStainlessSteeI |
|
|
Gauze Filter Cap |
carbonstoelStainlessSloel |
|
|
Filter Core Net |
Stainless Steel |
|
|
Gaske r |
Metal graphite |
螺紋過濾器規格型號：
|
Model |
Nominal |
Connection |
Nominal |
Max．AIlowable |
External Dimensions(mm) |
||
|
L |
H1 |
H2 |
|||||
|
ATGN W-16 64A |
15—20 |
Thread Socket weld |
1.6—6.4 |
425 |
90 |
20 |
78 |
|
ATGN W-16 64A |
32—40 |
Thread Socket weld |
1.6—6.4 |
425 |
130 |
32 |
120 |
|
ATGN W-16 25A |
65 |
Thread Socket weld |
1.6—2.5 |
350 |
210 |
44 |
180 |
|
ATGN W-16 25B |
15—20 |
Thread Socket weld |
1.6—2.5 |
350 |
75、85 |
20 |
75 |
|
ATGN W-16 25B |
32—40 |
Thread Socket weld |
1.6—2.5 |
350 |
120 |
32 |
113 |
|
ATGN F-16 25C |
15—20 |
Thread Flange |
1.6—2.3 |
250 |
85 |
22 |
78 |
|
ATGN F-16 25C |
32—40 |
Thread Flange |
1.6—2.3 |
250 |
130 |
35 |
115 |
