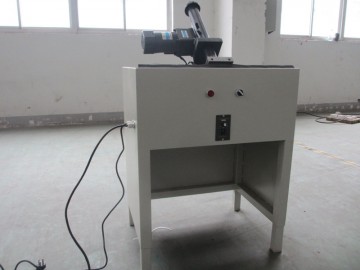

1. 儀器功能
本儀器由主機和控制器組成，適用于模擬手錘敲擊試驗樣品。應用于夾層玻璃材料在沖擊力作用下測試產生的物理變化。
執行標準：JC/T2166-2013，夾層玻璃用聚乙烯醇縮丁醛（PVB）膠片。
2. 主要技術參數
* 電    源：～220V/50Hz
* 電機功率：120 W
* 敲擊頻率：可調
* 錘頭質量：454g
* 錘頭直徑：?30mm（圓弧頭）
* 傾斜角度：
    主機實驗平臺與水平夾角：45°
    主機樣品墊板與實驗平臺夾角：5°
* 適用樣品厚度：3~20mm
* 樣品表面大橫向尺寸：300mm
* 主機材質：金屬
* 主機重量：85kg
* 主機外形尺寸：700×500×1200（mm）
3. 操作方法
通電調試及工作之前必須確保工作人員佩帶面部防護工具及手套，以防飛濺玻璃碎屑傷人??！儀器使用前，應檢查主機安放是否穩固，將電機的電纜連接插頭插好。確認～220V電源的保護地端已連接好，再接電源。
本儀器敲擊動力為電機，電機上方的旋轉手柄可調整彈簧壓力（出廠前已調節好，請勿私自調節）。
電機調速器開關打開。右旋控制器面板上的電源旋鈕，電源指示燈亮。踩住腳踏開關，電機運轉，帶動擊打裝置。放開腳踏開關，電機停止運轉。旋轉電機調速器上的旋鈕可調節敲擊頻率的快慢。
視樣品厚度變換相應的敲擊高度，使樣品被敲擊面與錘頭距離在3-5mm左右為宜。（如調整高度之后電機運轉不靈，或無法完成一次敲擊過程，則相應的提到敲擊高度，直至工作正常為止。）
裝入樣品，踩住腳踏開關，敲擊開始；敲擊過程中可視需要移動樣品。放開腳踏開關，敲擊停止。（試驗過程中玻璃背面要緊貼平臺，若玻璃背面離開平臺太遠影響敲擊效果及錘頭的自由回位。試驗過程中錘頭自由位被提高會影響機器正常運轉，應及時讓錘頭自由回位。）
敲擊出的碎玻璃會落在接物盒中，實驗后請及時清理。
4. 儀器附件
5°斜楔墊板（已安裝在機器上）
注意事項：
*  電機連接插頭不可帶電插拔，防止意外觸電。
*  操作人員須戴防護眼鏡，防止碎玻璃濺出傷人。。
