產品規格: NDW-A5000N.m；NDW-A10000N.m；NDW-A20000N.m；NDW-A30000N.m；NDW-A50000N.m;

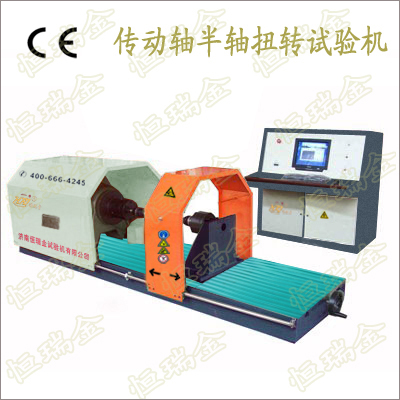

產品名稱：汽車傳動軸(Axle)扭轉試驗機Axle torsion fatigue testing machine；
汽車半軸（Driver Shaft）扭轉試驗機Driver shaft torsion fatigue testing machine；
產品名稱：汽車傳動軸(Axle)扭轉試驗機Axle torsion fatigue testing machine；
汽車半軸（Driver Shaft）扭轉試驗機Driver shaft torsion fatigue testing machine；
產品功能：
各類汽車傳動軸、機車傳動軸、半軸，扭矩、扭角、扭轉角、角剛度等扭轉性能測試及研究。
汽車傳動軸（油罐車、加油車、灑水車、吸污車、吸糞車、消防車、高壓清洗車、道路清障車、高空作業車、垃圾車）；
汽車半軸（全浮式、3/4浮式、半浮式）。
重要擴展：
低周循環試驗、扭轉疲勞試驗、反復扭轉試驗。
依據標準：
QC/T523—汽車傳動軸總成臺架試驗
QC/T29082-汽車傳動軸總成技術條件
QC/T293—汽車半軸臺架試驗方法
QC/T294—汽車半軸技術條件
重要特點：
1．臥式、大跨度、高剛性、高穩定性的負荷機架。
2．載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。
3.高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
4.高速率、低振動、免維護、靜音型交流伺服電機驅動系統。
5. 內置以太網接口。
6. 電路板采用光電隔離設計，抗干擾能力強。
7. 擁有多種完善的試驗夾具，快速更換；可選扭角計(扭角分辨力：0.0001°)。
8. 寬泛的測試速度，0°～720°/min內任意選擇。
9. 全數字閉環、多通道、多功能、易操作的HRJ-test 測控軟件；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
9.1試驗過程的自動控制，扭矩、應力、變形、扭轉角度全閉環控制、顯示，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩。
9.2靈活的Excel或Word報告格式，默認格式及自編格式；多項排序，多類型輸出。
9.3可重新讀取已經完成的試驗，模擬再現，數據再分析、多曲線疊加、比較、遍歷。
9.4 試驗曲線可任意選擇坐標軸，可自由放大和縮??；可同時顯示多個曲線扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等），可設需要的坐標，滿度自調節。
9.5模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?/span>
9.6試驗結束自動返回，智能、高效、快捷。
9.7扭矩、扭轉速度、扭轉角自動跟隨、自動顯示、自動判定、自動處理。
10. 多重保護功能：過載、過流、過壓保護；試樣破斷時安全保護；緊急停機保護。
重要參數： 來電咨詢：18660118271 黃先生
|
NDW—A5000N.m; A10000N.m; A20000N.m; A30000N.m; A50000N.m;
|
||
|
1
|
大扭矩 | ±5000N.m；±10000N.m；±20000N.m；±30000N.m；±50000N.m |
|
2
|
測量范圍 |
1%-F.S
|
|
|
扭矩分辨力 |
1/±300000
|
|
3
|
扭矩示值相對誤差
|
≤±0.5%; ≤±1.0%
|
|
4
|
扭轉角測量范圍 |
0°～∞
|
|
5
|
扭轉角分辨力 |
0.01°；0.0001°
|
|
6
|
扭轉速度
|
0°～720°/min / 正、反雙向
|
|
7
|
扭轉速度相對誤差 |
設定值的±1%以內
|
|
8
|
夾具間可調距離 |
200-3300mm / 可定制
|
|
9
|
中心線同軸度誤差 |
1000mm 內≤Φ1.0mm
|
|
10
|
試驗機主軸中心高度 |
≥300mm
|
|
11
|
設備功率 |
2kW; 5kW; 7.5kW; 15kW;
|
|
12
|
電源電壓 |
～380V±10%，50Hz（須可靠接地）
|
|
13
|
傳動軸、半軸扭轉附具 |
法蘭盤連接，花鍵連接，其它連接
|
主要配置：
|
名 稱
|
內 容
|
備 注
|
|
負荷機架
|
臥式，大跨度、高剛性、高穩定性
|
1臺
|
|
驅動系統
|
進口交流伺服調速電機及驅動器
|
1套
|
|
測控系統
|
HRJ-test全數字閉環、多通道
|
1套
|
|
扭矩傳感器
|
|
1支
|
|
位移傳感器
|
|
1支
|
|
檢定杠桿
|
|
1套
|
|
砝碼托盤
|
|
1套
|
|
試驗夾具
|
特制、專用
|
1套
|
|
安全防護網
|
|
1套
|
|
隨機工具
|
|
1套
|
|
技術資料
|
說明書、裝箱單、合格證、服務單
|
1套
|
|
試驗軟件
|
|
1套
|
