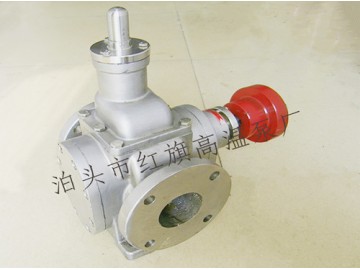

YCB系列圓弧齒輪泵工作原理

圓弧齒輪泵是容積泵的一種，由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的。

齒輪泵的排出口的壓力完全取決于泵出處阻力的大小。

YCB系列圓弧齒輪泵設有安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力的1。5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。

泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。

從主軸外伸端向泵看，為順時針旋轉。

YCB系列圓弧齒輪泵用途

適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1。5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統。

YCB系列圓弧齒輪泵應用范圍

在輸油系統中可用作傳輸，增壓泵；

在燃油系統中可用作輸送，加壓，噴射的燃油泵；

在液壓傳動系統中可用作提供液壓動力的液壓泵；

在一切工業領域中，均可作潤滑油泵用。
