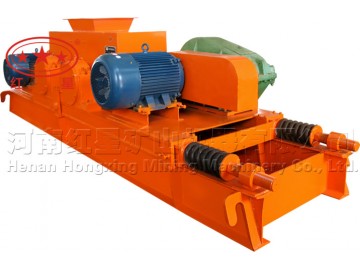

對輥式破碎機的轉折性大變身

隨著社會的發展人們對于對破碎機設備的設置和結構也有了更高的要求，新的對輥式破碎機有哪些不同呢？讓我們一起深入地去了解一下：

（1）對輥式破碎機的軸承套上增設了粉塵、油污排出裝置，有粉塵和油污不慎漏出，便會直接排出裝置體外，不全于擠進軸承室內悄然產生不安全隱患。

（2）對輥破碎機設計的獨特的雙電機驅動，大大提高了對輥式破碎機的驅動能力，可滿足不同客戶的各種不同要求。

（3）對輥破碎機將軸承與機殼體式裝配設計為兩者分體式裝配，并增加了防塵密封和防油隔離兩鐘防護擠施。

（4）對輥破碎機軸輥的主、被動結構改成雙主動軸輥式結構，提高了粉碎粒度。

（5）對輥式破碎機三角皮帶輪、傳動斜齒輪與軸的配合由圓柱孔配合改為錐孔配介，可大大方便用戶拆裝維修。

對輥式破碎機的防護罩

用于對輥式破碎機的防護罩，所述破碎機包括電機和皮帶盤，所述防護罩包括相互焊接在一起的一側面和一弧面，所述側面的上底邊與所述皮帶盤和電機輸出軸的上切線平行，所述側面的下底邊與地面平行，所述側面兩側邊的一端與所述上底邊弧形連接，所述側面兩側邊的另一端與所述下底邊垂直連接，所述弧面的兩端均設有固定部，其中一固定部靠近皮帶盤，另一固定部靠近電機輸出軸，所述固定部上均設有至少一個圓孔，所述弧面上還設有一手持部，所述手持部與靠近皮帶盤的固定部平行。

新型對輥式破碎機的優點在于：通過設置一皮帶盤、電機輸出軸相匹配的防護罩，減小體積，節省材料。

對輥破碎機結構

1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3、驅動機構是由兩個電動機，通過三角傳動到槽輪上拖動輥輪，按對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。
