大中型雙輥破碎機是采用萬向聯軸節或雙電機驅動兩個輥筒轉動，而其它構造則與上述輥式破碎機基本相似。輥筒是輥式破碎機的主要部件。它一般由輥軸、軸套和輥殼三部分組成。用鍵將輥殼固定在輥軸上，并用三塊截錐體和拉緊螺桿、螺帽拉緊固定。

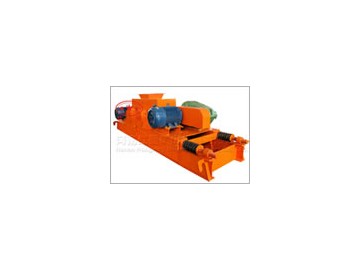

對輥式破碎機的構造：它由機架、破碎部件、調節裝置、主軸與支承裝置及傳動系統等部分組成。該破碎機的工作部件是兩個光面輥筒。輥筒固裝在軸上，該軸可在固定于機架上的滑動軸承中旋轉，輥筒安裝在與軸平行的軸上，軸在可動軸承中旋轉。軸承可順導槽作水平移動，移動距離取決于被破碎物料的粒度、硬度和壓力彈簧的壓力。絲桿用來通過彈簧和墊片來調節彈簧的壓力大小。在可動軸承與不可動軸承之間裝有調節楔塊，楔塊借助絲桿可升降，調節兩輥筒的間隙，以達到調節排料口的寬度。機殼的主要作用是覆蓋輥筒，同時在破碎機工作時，防止物料飛濺。該破碎機的傳動系統由電動機通過三角皮帶的兩級減速帶動固定輥旋轉，被動輥筒通過彈簧壓緊，靠調節機構與固定輥保持一定距離。當物料由機殼上方的進料口加入后便進入兩輥筒中，被動輥靠摩擦力作用同時被帶動，并保持一定的轉速。

喂料應當是連續均勻地沿著輥筒的全寬度上喂入，否則在輥筒表面上生成溝槽或凸棱。為了防止起槽，可以及時在軸頭上增減不同厚度的擋圈，將輥筒沿軸向相對位置移動一定的距離，以延長輥套的使用壽命。這種皮帶單傳動的輥式破碎機，較齒輪單傳動節省了兩對齒輪組；較雙傳動節省了一臺電動機和一套減速裝置，因而經濟適用。但就強化破碎作業而言，顯然單傳動是不及雙傳動的，因?yàn)殡p傳動的兩轉速可以是不等速的，這可增加破碎時的剪切作用，從而強化破碎效果。
