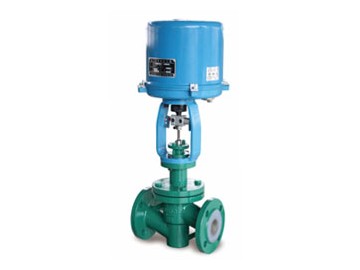

點擊圖片查看大圖河南基斯頓閥門有限公司廠家直銷ZRHCF電動襯氟調節閥，公司秉承質量、誠信經營的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
ZRHCF電動襯氟調節閥介紹
ZRHCF電動襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：、、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。
ZRHCF電動襯氟調節閥標準規格
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
ZRHCF電動襯氟調節閥型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z系列調節閥 |
R:電動3810L執行機構 |
H直行程 |
CF:標準型襯氟調節閥 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB |
DN25= DN25 |
| 如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50 | ||||||
ZRHCF電動襯氟調節閥性能
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 30:1 | ||
| 額定CV值 | 等百分比CV6.3~400 ，直線CV6.9~440 | ||
| 允許泄漏量 |
軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213 |
||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
ZRHCF電動襯氟調節閥選用參數表
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
| 額定流量系數Cv | 等百分比 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 200 | 240 | |||
| 直線 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 | |||
| 行程 | 16mm | 25 mm | 40mm | 60mm | |||||||||
| 電動執行機構 | 大允許壓差（MPa） | ||||||||||||
| 型號 | 推力（N） | ||||||||||||
| 3810L-08 | 800 | 2.38 | 1.52 | ||||||||||
| 3810L-20 | 2000 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | |||||||
| 3810L-30 | 3000 | 2.79 | 1.79 | 1.14 | |||||||||
| 3810L-50 | 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | ||||||
| 3810L-65 | 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | |||||||
| 3810L-99 | 10000 | 0.61 | 0.42 | ||||||||||
