1、雷達料位計產品概述：

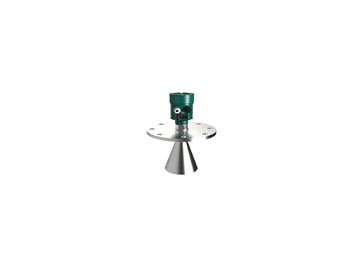

HJRD83雷達料位計是先進的雷達式物位測量儀表，測量距離大30米，可以用于各種存儲容器，液體、漿料、固體的物位測量，輸出4…20mA模擬信號。
HJRD83雷達料位計是先進的雷達式物位測量儀表，測量距離大30米，可以用于各種存儲容器，液體、漿料、固體的物位測量，輸出4…20mA模擬信號。
2、雷達料位計技術參數:
應 用：適用于各種存儲容器，液體、漿料、固體比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
測量范圍：30米
過程連接：法蘭
介質溫度：-40-250℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib IIC T6 Gb
防護等級：IP67
信號輸出： 4…20mA/HART(兩線)
應 用：適用于各種存儲容器，液體、漿料、固體比如：水液儲罐,酸堿儲罐,漿料儲罐,固體顆粒,小型儲油罐
測量范圍：30米
過程連接：法蘭
介質溫度：-40-250℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exib IIC T6 Gb
防護等級：IP67
信號輸出： 4…20mA/HART(兩線)
3、雷達料位計安裝事項說明
典型安裝
喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。
典型安裝
喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。
.jpg)
延長型及其他型號安裝方法
當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭口直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
當喇叭長度小于安裝短管長度時，應使用天線延伸管。
如果喇叭口直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
.jpg)
4、雷達料位計產品選型表：
|
HJRD83-防爆
|
|
P 標準型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
|
|
HJRD83-過程連接
|
|
A 法蘭 DN50 PN16 C 型
B 法蘭 DN80 PN16 C 型
C 法蘭 DN100 PN16 C 型
D 法蘭 DN150 PN16 C 型
E 法蘭 DN200 PN16 C 型
F 法蘭 DN250 PN16 C 型
G G1?"A
Y 特殊約定
|
|
HJRD83-天線型式/材料
|
|
A 喇叭天線 76mm/ 不銹鋼 304
B 喇叭天線 96mm/ 不銹鋼 304
C 喇叭天線 146mm/ 不銹鋼 304
D 喇叭天線 196mm/ 不銹鋼 304
E 喇叭天線 242mm/ 不銹鋼 304
|
|
HJRD83-無線延長管
|
|
1 無
2 200mm
3 300mm
4 400mm
|
|
HJRD83-密封/過程溫度
|
|
P 普通密封 /-40...100℃
G 高溫密封 /-40...250℃帶散熱片
|
|
HJRD83-電子單元
|
|
2 （4 ～ 20）mA /24V DC 兩線制
3 （4 ～ 20）mA /24V DC/HART 兩線制
4 （4 ～ 20）mA /24V DC/HART 四線制
5 （4 ～ 20）mA /220V AC/HART 四線制
|
|
HJRD83-外殼/防護等級
|
|
P 塑料 /IP65
L 鋁 /IP67
|
|
HJRD83-電纜進線
|
|
M M20*1.5
N ?"NPT
|
|
HJRD83-編程/顯示
|
|
V 帶
X 不帶
|
|
HJRD83-量程
|
|
HJRD83雷達料位計
|
