1.1KT14系列凸輪控制器(以下簡稱控制器)用于交流50HZ電壓至380伏的電路中,主要作為起重機交流電動機的起動和換向之用。此控制器具有可逆對稱的電路，適用于起重機的平移機構和升降機構，也能作同類型性質電動機的起動、換向和調整之用。
1.2KT14-25J/1、KT14-60J/1型控制器為控制一臺三相繞線型感應電動機。
1.3KT14-25J/2、KT14-60J/2控制器為同時控制二臺三相繞線型感應電動機。
1.4KT14-25J/3型控制器為控制一臺三相鼠籠型感應電動機。
1.5KT14-60J/4型控制器為同時控制二臺三相繞線型感應電動機，但不帶定子電路的觸頭。
1.6控制器的正常工作條件：海拔高度不超過2500米；周圍空氣溫度高為+40℃，低為-25℃；空氣相對濕度不大于90%；無顯著搖動和沖擊振動的地方；在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及塵埃（包括導電塵埃）；在無雨雪侵襲的地方。
1．7型號意義：

1.                             結構

2.1控制器的外殼為保護式。
2.2控制器的觸頭系統為雙斷點、直動式、滅弧系統采用半封閉式縱縫陶土滅弧室，并配以強磁吹電路，滅弧能力強。
2.3觸頭系統結構為積木盒式、雙排布置、裝配方便、結構緊湊拆裝容易。
2.4觸頭的閉合及斷開是憑藉膠木凸輪片組成不同的角度，用旋轉方式實現的。

2.                             技術性能及數據

3．1控制器的主要技術數據

3．2控制器的機械壽命在操作頻率600次/h的情況下,不小于150×104次。
3．3控制器的操作力不大于49N。

3.                             外形及安裝尺寸

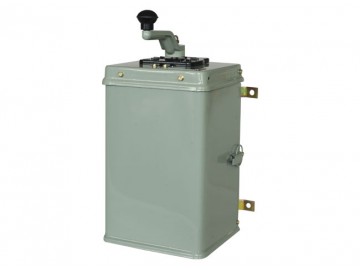

4．1控制器外形如圖5所示：
4．2控制器及安裝尺寸如表2所示：表2mm

4.                             易損件

控制器的易損件見表3                         表3

5.                             安裝及維修

6．1安裝前預先檢查控制器，如確定控制器操作靈巧，檔位清晰時，控制器才可安裝。
6．2控制器必須牢固地固定在角鐵架或操作臺上，外接電纜導線可由底座上的孔穿入。
6．3控制器應可靠接地。
6．4控制器定子電路觸頭必須裝上完好的滅弧罩。
6．5在控制器所有轉動與滑動磨擦處，必須定期加潤滑油脂，以減少磨擦。
6．6控制器在工作時觸頭由于電弧而產生燒黑或燒毛現象，這并不影響其性能，不必清除，否則反會促使控制器提前損壞。
6．7控制器觸頭的超額行程小于0.5毫米時應調換新觸頭，在安裝觸頭系統時在其滾子軸上和動、靜觸頭導向處涂上潤滑油脂，并校正雙斷點觸頭閉合和斷開的同步性。
6．8應定期清除控制器中的灰塵。
6．9經常注意緊固零件是否有松動情況，如有必須消除。

6.                             訂貨須知（在訂貨時必須注明）

（1）控制器的型號、規格及名稱。
（2）易損壞的零件圖號，名稱及數量（銀觸頭根據具體情況協商供應）。
（3）一般型或濕熱型。

7.                             電氣原理圖

KT14-25J/1          　 　          　 　 　 　 　KT14-25J/2
KT14-60J/1KT14-60J/1型凸輪控制器電氣原理圖 　 　KT14-60J/2型凸輪控制器電氣原理圖氣
注：1、在多電動機驅動系統中，其它控制器的   　 　注：1、在多電動機驅動系統中，其它控制器的觸頭
觸頭“1”和“2”接到此電路內。 　  　           “1”和“2”接到此電路內。
2、在多電動機驅動系統中，終點開關和               　2、在多動機驅動系統中，終點開關和其它控制器
其它控制器觸頭“3”、“4”、“5”接到此電路 　 　觸頭“3”“4”“5”接到此電路內。
內。

 注：1、在多電動機驅動系統中，其它        注：在多電動機驅動系統中， 其它控制器的觸頭
控制器的觸頭“1”和“2”接到此電路中內。   “1”和“2”接到此電路內。
2、在多電動機驅動系統中，終點開關和其
它控制器觸頭“3”“4”“5”接到此電路內。
