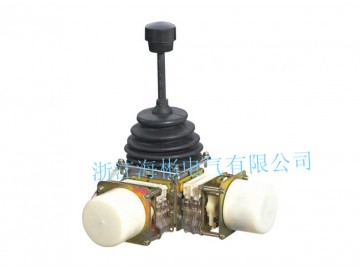

點擊圖片查看大圖QT7B系列主令控制器
1、概述QT7B系列主令控制器是我廠采用IEC標準,消化,吸收國內外先進技術研制生產的新一代主令控制器.它一改傳統的繼電接觸器控制方式存在的缺點,采用自整機,旋轉變壓器,電位器及電源模塊等自控元件來控制變頻器,智能軟起動器,實現無調速,制動.
本產品具有體積小,操作靈活,可靠性高,維護簡單等優點,特別使用于控制精度高,使用頻繁,工作環境惡劣(高溫,高粉塵,高振動,環境相對濕度大等)的地方.經過近幾年在冶金,礦山,電力,煤礦,鑄造,港口等行業的使用,得到了廣大用戶的一致好評.
A.它適用于交流380V,直流220V,電流10A的多方向控制回路中.
B.模擬量控制器,適用于直流調速,電軸控制及角度,位移,信號傳遞等.
結構概述
主令控制器是由操縱機構,凸輪控開關兩部分組成.操縱機構的手柄分為圓形,方形和方形帶按鈕三種形式,機構的傳動為齒輪傳動.通過操作手柄動作,經齒輪傳動,帶動凸輪開關中的凸輪轉動,以實現凸輪開關觸頭組的開閉動作.
為了避免由于設備的震動和意外碰撞使主令控制器發生誤動作,在操縱手柄上裝有零位進行操作.如將下半球提起后順時針旋轉70℃,則零位自鎖不起作用.
主令控制器手柄的大操作角度為±42℃,大操作力為20N,控制檔位為正反向0~6檔內任選.一個操作機構多可控制2臺凸輪開關(即雙主令控制器).當控制兩臺凸輪開關時,手柄可作"+"或"×"形操作,控制單臺凸輪開關時(單主令控制器),只能作"│"或"-"形操作.一般每臺凸輪開關的多觸頭組成數為12組,特殊情況下可加到17組.
