黑龍江杭榮鋼鐵廠專用XLLS-II雙向拉繩開關質量過硬工作可靠

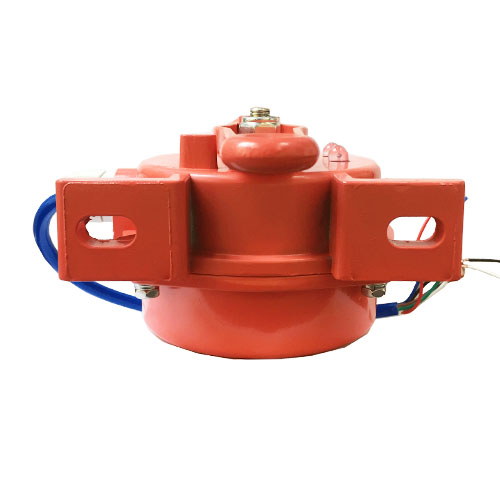

雙向拉繩開關

雙向拉繩開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態。通過串接中間繼電器常閉觸點使電路導通。當設備出現故障及危害人身安QUAN時，拉動繩索，繩索牽引使雙向拉板向左或向右轉動；連接在轉動軸尾部的檢測片也隨著雙向拉板向左或向右轉動而轉向光電偶合器方向，使其進入光電偶合器的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向控制系統發出報警信號或迫使運行中的電動機立即停車（現場聯鎖），保護人身及設備AN全。

黑龍江杭榮鋼鐵廠專用XLLS-II雙向拉繩開關質量過硬工作可靠

拉繩開關安裝

皮帶拉繩開關\位置控制器的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在?開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應?不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報?警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

工作原理

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。

拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。

黑龍江杭榮鋼鐵廠專用XLLS-II雙向拉繩開關質量過硬工作可靠

湖北杭榮電氣有限公司是一家自主研發的生產廠家、所生產的產品，代理國外進口產品，暢銷全國各地、得到廣大消費者的認可、我廠長期為客戶提供各種開關、傳感器，皮帶輸送機保護開關，本公司所有產品均是自產自銷、且有大量現貨、為客戶提供17%票、請您放心選購?

防爆拉繩開關EXKLT2-DP-Ⅱ
防爆失速開關EXLDM-DP-X
防爆流槽堵塞開關EXDH-DP-III
防爆撕裂開關EXDH-SL-III防爆排污泵自動化控制箱
防爆電笛BDD1-220V
磨煤機出口耐高溫無源開關HQWY-2X11/SM
除灰氣動門低壓電路開關HQSWT 016KH IP66
智能料位開關LWB-3DW?
電容式接近開關GBT30
速度傳感器CS202F UCA:8VDC
LJ22-223746DZ 接近開關
LJ46-2230DX接近開關
JPC-3A 跑偏開關
SLK-2 拉線開關?
料位計SAT-TC-1
打滑檢測器XLDH-F-III
速度傳感器H12-NAS 24V
行程開關G50-050M44/44Y1600-1?
