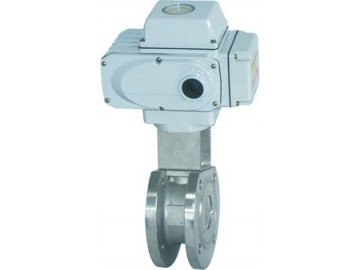

電動對夾球閥
概述
Q971電動對夾球閥是電動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
Q971電動對夾球閥特點及用途
該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
Q971電動對夾球閥性能規范
公稱通徑DN(mm) 15-150
公稱壓力PN(MPa) 1.6 2.5
公稱壓力
PS(MPa) 強度試驗 2.4 3.75
 密封試驗 1.76 2.75
材料代號 C P R
主要 零件 閥體 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti
 球體 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti
 閥桿 2Cr13 1Cr 18Ni 9Ti 0Cr 18Ni 12Mo2Ti
 密封圈 增強聚四氟乙烯對位聚
 填料 聚四氟乙烯柔性石墨
適用
工況 適用介質 水、蒸汽、油品  類 醋酸類
 適用溫度 -28℃ - 250℃
執行器 型號 DA/SR系列、GTD/GTE系列、QGSY系列等
 氣源壓力 0.4-0.7MPa
執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗
 GB12237 GB12221 GB9113 GB9131 GB13927
Q971電動對夾球閥安裝尺寸表
公稱通徑DN L L1 H D D1 額定功率 額定電流
壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 　 　
15 32 155 218 95 65 15W 0.2A
20 38 155 223 105 75 15W 0.2A
25 45 155 230 115 86 15W 0.2A
32 55 155 236 136 100 15W 0.2A
40 62 208 243 146 110 25W 0.5A
50 72 208 250 160 125 25W 0.5A
65 95 208 260 180 145 25W 0.5A
80 120 256 278 195 160 50W 0.8A
100 145 256 338 215 180 90W 1.0A
125 200 256 352 245 210 90W 1.0A
150 225 288 382 280 240 120W 1.2A
200 230 288 390 335 295 150W 1.2A
訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
