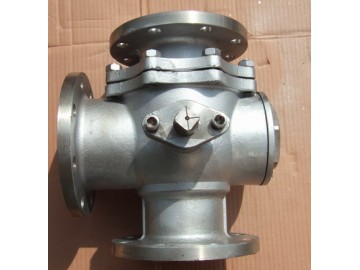

法蘭三通球閥
法蘭三通球閥概述：
　　三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
法蘭三通球閥性能參數:
試驗壓力 公稱壓力（Mpa）
Mpa 1.6 2.5 4.0 CL150 JIS10K
強度試驗 2.4 3.8 6.0 3.2 2.4
密封試驗 1.8 2.8 4.4 2.2 1.5
氣密試驗 0.5-0.7
工作溫度 PTFE≤150℃ PTL≤300℃
適用溫度 C：水、油、氣；P： 類；R：醋酸類
三通球閥主要零件材料:
閥體、閥蓋 WCB、CF8
球體 WCB+Hcr、CF8
閥桿 2Cr13、CF8
閥座 PTFE
填料 PTFE
三通球閥主要外形尺寸:
公稱壓力 公稱通徑 L L1 H W 重量
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K
1.6
2.5
4.0
CL150
JIS10K 15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
 20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
 25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
 32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
 40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
 50 2 230 115 110 250 11 12 14 12 11
 65 2 1/2 290 145 130 300 15 17 20 16 16
 80 3 310 155 155 400 21 22 32 21 22
 100 4 350 175 180 500 33 36 50 36 36
 125 5 400 200 250 600 65 70 80 68 70
 150 6 480 240 275 800 103 110 120 105 105
 200 8 580 290 325 1000 152 168 180 160 160
更多技術參數資料請聯系我們索取。海羅斯閥門有限公司，歡迎廣大新老顧客來廠選購洽談合作。
