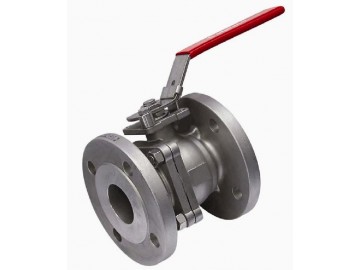

硬密封球閥 固定球閥和浮動球閥
產品名稱： 硬密封球閥
產品型號： Q347H
產品口徑： DN15-700
產品壓力： 0.6~10.0Mpa
產品材質： 鑄鋼、不銹鋼、合金鋼等
產品簡介：
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式：手動、氣動、液動、電動。
江蘇海羅斯有限公司擁有的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造閥門。
▲硬密封球閥金屬閥座的設計：
    本公司生產硬密封球閥的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，高硬度可達HRC78。閥座密封面的處理，高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構
    金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。同時，由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,特別是在低壓條件下。
    根據用戶需要,可以在閥座密封面與球體之間設計有密封脂注入系統.
▲耐火設計：
    閥門的耐火設計符合API 6FA或API 607標準,耐火試驗規范相當于ISO 10497,這類閥門目前被廣泛應用于造紙、原油、天燃氣、石化以及各類含有顆粒、易磨損、易沖蝕、易引起火災的相關工業。

執行標準：美標閥門、國標閥門執行標準
 執行標準
 美標 國標
閥門設計 API6D ASME16.34 GB12237
閥門-壓力溫度等級 ASME B16.34 GB12234
結構長度 ASME B16.10 GB12221
連接法蘭 ASME B16.34 ASME B16.47a GB9113 JB79
對焊端 ASME B16.25 GB12224
檢驗和試驗 API6D API598 GB/T13927
硬密封球閥對于不同工況條件的應用：
結構形式 制造范圍 溫度范圍 輔助密封 密封面材料 適用流體
  浮
  動
  球
閥
ASME Class
150～300Lb
1″～8″
雙流向


ASME Class
60～1500Lb
1″～4″
單流向

　　　　 -29～250℃ 改性PTFE對蒞聚 球體、碳化鎢 紙漿、含固體顆粒的流體
    閥座：STL-12
    球體：鍍硬鉻
    閥座：STL-6
  -29～450℃ 柔性石墨 球體:碳化鎢 高溫、高腐蝕、高壓含固體顆粒的流體
    閥座：STL-12
    球體：鍍鎳鉻碳化鉻
    閥座：STL-6
  -29～760℃ 閥座與本體焊接（雙偏心、單流向） 球體：鍍鎳鉻碳化鉻 450℃以上的高溫、高頻高壓流體
    閥座：鍍鎳鉻碳化鉻
  固
  定
  球
閥 ASME Class
60～1500Lb
4″～28″
(雙流向)
(單流向)
  -29～150℃ 增強PTFE氟橡膠“O”圈 球體:碳化鎢 紙漿、含固體顆粒的流體
    閥座：STL-12
    球體：鍍硬鉻
    閥座：STL-6
  -29～450℃ 柔性石墨
金屬片 球體:碳化鎢 高溫、高腐蝕、高壓含固體顆粒的流體
    閥座：STL-12
    球體：鍍鎳鉻碳化鉻
    閥座：STL-6
  -29～760℃ 閥座與本體焊接（雙偏心、單流向） 球體:鎳鉻碳化鉻 450℃以上的高溫、

手動球閥外形尺寸：
DN PN16(1.6MPa) PN25(2.5MPa) 備注
 L H1 H2   L H1 H2     浮
  動
球
15 130 — 59   130 — 59
20 130 — 63   150 — 63
25 140 — 75   160 — 75
32 165 — 85   180 — 85
40 165 — 95   200 — 95
50 203 — 107   230 — 107     固定球
浮動球
65 222 — 142   290 — 142
80 241 — 152   310 — 152
100 305 — 178   350 — 178
125 356 — 252   381 — 252
150 394 — 272   403 — 272
200 457 — 342   502 — 342
200 457 — 398   502 — 398     固
  定
球
250 533 335 495   568 335 495
300 610 385 580   648 385 580
350 686 430 625   762 430 625
400 762 470 720   838 470 720
500 914 590 840   991 590 840
600 1067 700 1050   1143 700 1050
700 1245 780 1150   1346 780 1150
更多技術參數資料請聯系我們索取。海羅斯閥門有限公司，歡迎廣大新老顧客來廠選購洽談合作。
