全銅A28H-16T安全閥
產品詳情

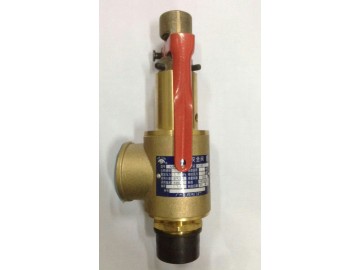

全銅A28H-16T安全閥
1、 A28H-16T彈簧式安全閥適用于公稱壓力PN1.6Pa，工作溫度≤200℃，介質為空氣的壓力容器，工業設備和管道上，作為防止超壓的一種保險裝置。
2、 工作壓力P（即密封壓力）分六級：0.1~0.2，>0.2~0.3,>0.3~0.7,>0.7~1,>1~1.3,和>1.3~1.6MPa。選用安全閥時，應根據所需的開啟壓力確定以上的一種工作壓力級。
3、 開啟壓力PK（即整定壓力）=P+0.3，可以通過彈簧預緊壓縮量來進行調節。
4、 額定排放壓力Pp≤開啟壓力的1.1倍。
5、 開啟高度h≥do。
6、 排放系數0.75.
A28H-16T彈簧式安全閥外形尺寸和連接尺寸 mm
| DN | R | G | do | d | S | H | H1 | H2 | L | Kg |
| 15 | 1/2〃 | 3/4〃 | 10 | 14 | 28 | 114 | 34 | 15 | 28 | 0.5 |
| 20 | 3/4〃 | 1〃 | 13 | 19 | 40 | 142 | 43 | 18 | 32 | 0.8 |
| 25 | 1〃 | 1/1/4〃 | 18 | 25 | 50 | 186 | 53 | 22 | 40 | 1.2 |
A28H-16T彈簧式安全閥主要零件的材料
| 零 件 名 稱 | 材 料 |
| 閥體，中體，閥蓋，調節環，閥桿，調節螺套，彈簧座，鎖緊螺母，緊定螺釘，保護罩 | 黃 銅 |
| 彈簧 | 鉻 釩 鋼 |
| 密封圈，閥瓣 | 不 銹 鋼 |
| 拉手 | 鋼 板 |
